У технічній документації, на будівельному ринку і навіть у мові електриків слова “кабель” і “провід” часто використовують як синоніми. Але для замовника, який підбирає продукцію для виробництва, будівництва чи ремонту, ця плутанина обходиться дорого – невірний вибір може означати недостатній запас міцності, порушення норм монтажу або просто зайві витрати на надлишкові характеристики. Різниця між кабелем і проводом – це не термінологічна дрібниця, а питання конструкції, умов експлуатації та навантаження, яке продукт здатний витримати. У цій статті розберемо, чим відрізняється кабель від проводу, де застосовують кожен із них і на що звертати увагу при виборі.
Що таке провід, а що таке кабель
Провід – це один або кілька струмопровідних жил, вкритих лише ізоляцією, без спільної захисної оболонки над ними. Найпоширеніший приклад – монтажний провід ПВС або H05V-K, який використовують для внутрішньої розводки в сухих приміщеннях, освітлювальних мереж і підключення побутової та промислової апаратури невеликої потужності.
Кабель – це одна або кілька ізольованих жил, поміщених у спільну зовнішню оболонку, яка може додатково включати броню, екран чи інші захисні шари. Саме ця оболонка і відрізняє кабель від проводу найбільше: вона захищає жили від механічних пошкоджень, вологи, хімічного впливу та дозволяє прокладати кабель у складніших умовах – під землею, у вологих цехах, на відкритому повітрі.
Коли постачальники кабельно-провідникової продукції, такі як ЕлектроТехноПром, говорять про “кабель і провід” як про одну товарну категорію, це не означає, що різниці немає – просто обидва типи продукції вирішують суміжні задачі передачі електроенергії та сигналів, і клієнту потрібна консультація, щоб обрати правильний варіант під конкретну задачу.
Конструктивні відмінності кабелю і проводу
Різниця між кабелем і проводом зосереджена в кількох конструктивних елементах.
- Захисна оболонка кабелю. провід її не має, лише ізоляцію жил; кабель завжди вкритий спільною зовнішньою оболонкою понад усіма ізольованими жилами.
- Кількість жил. провід найчастіше одна-дві жили; кабель може містити від двох до кількох десятків жил і буває як багатожильний, так і одножильний у виконанні для силових ліній.
- Механічний захист. кабель може додатково мати броньований шар або екран від електромагнітних завад; у проводу такого захисту немає.
- Умови прокладання. провід призначений для прокладання в коробах, штробах і трубах усередині будівель; кабель придатний для відкритої прокладки, підземного монтажу і вологих або хімічно активних середовищ.
- Переріз і струмове навантаження. завдяки кращій тепловіддачі через оболонку кабель зазвичай витримує більші струмові навантаження при тому самому перерізі, тому його частіше використовують для силових ліній.
Де застосовують провід, а де – кабель
Типові сфери застосування проводу

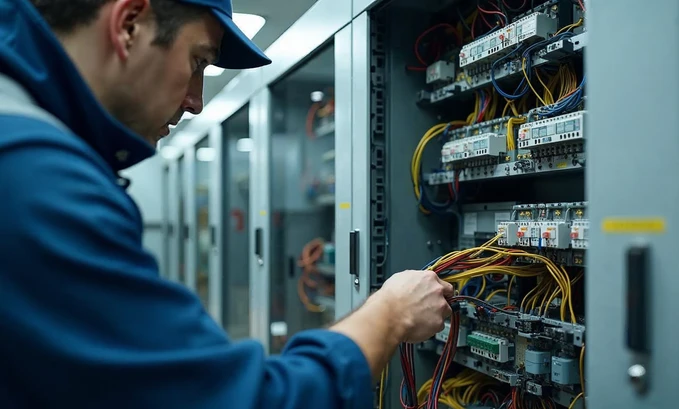

Провід використовують там, де є додатковий захист від зовнішніх факторів – усередині стін, у кабель-каналах чи гофрі. Це внутрішня електропроводка в квартирах і офісах, освітлювальні мережі, підключення розеток і вимикачів, а також монтаж усередині щитів управління, де жили вже захищені корпусом шафи. Приклад такого рішення – монтажний провід H05V-K, розрахований саме на стаціонарну прокладку в захищених умовах.
Типові сфери застосування кабелю
Кабель обирають, коли потрібен самостійний захист жил без додаткового короба або труби. Це силові лінії живлення обладнання, підземна прокладка, лінії в цехах із вологістю чи хімічною активністю, а також рухомі та керуючі з’єднання в системах автоматизації. Наприклад, для магістральних силових ліній використовують силовий кабель NYY, для ланцюгів керування – контрольний кабель, а для вузлів з постійним рухом – гнучкий кабель.
Як обрати між кабелем і проводом: практичні критерії
Щоб не помилитися з вибором, варто послідовно перевірити кілька параметрів, які й формують практичну різницю між кабелем і проводом.
- Умови експлуатації. сухе внутрішнє приміщення дозволяє використати провід, тоді як волога, хімічно активне середовище чи відкрита прокладка вимагають кабелю з відповідною оболонкою.
- Навантаження і переріз. розрахуйте очікуваний струм і перевірте, чи відповідає йому переріз проводу або кабелю за таблицями допустимих навантажень.
- Необхідність механічного захисту. якщо лінія прокладається відкрито або піддається ризику пошкодження, кабель із власною оболонкою надійніший, ніж провід у легкому коробі.
- Температурний режим. для зон із підвищеною температурою звичайний провід не підійде, там потрібен термостійкий кабель з відповідною ізоляцією.
- Вимоги нормативів проекту. будівельні норми й правила часто прямо вказують, де допустимо застосовувати провід, а де обов’язковий кабель певного класу.
- Бюджет. провід зазвичай дешевший за кабель того самого перерізу, але економія не повинна призводити до порушення умов експлуатації чи норм безпеки.
Компанія ЕлектроТехноПром здійснює прямі поставки кабельно-провідникової продукції від Lapp Kabel, Helukabel, TKD Kabel та інших виробників з безкоштовною технічною консультацією і доставкою 2-3 робочі дні по всій Україні. Зв’яжіться з нашими фахівцями, якщо потрібна допомога з підбором кабелю чи проводу під конкретний проект.
Поширені запитання
Чим провід відрізняється від дроту?
Дріт – це одна металева струмопровідна жила без ізоляції або з мінімальним її шаром, тоді як провід – це вже ізольована жила чи кілька жил, призначені для монтажу електричних мереж. Дріт частіше є напівфабрикатом для виробництва проводів і кабелів, а не готовим монтажним продуктом.
Чи можна замінити кабель проводом?
Це залежить від умов експлуатації – саме тут найкраще проявляється різниця між кабелем і проводом на практиці. Якщо провід прокладається у захищеному коробі в сухому приміщенні і його переріз відповідає навантаженню, заміна можлива. Але для вологих, хімічно активних середовищ чи відкритої прокладки провід не замінить кабель із власною захисною оболонкою.
Що дешевше – кабель чи провід?
При однаковому перерізі жил провід зазвичай коштує дешевше, оскільки не має додаткової оболонки та інших захисних шарів. Проте пряме порівняння ціни без урахування умов експлуатації може призвести до неправильного вибору і додаткових витрат у майбутньому.

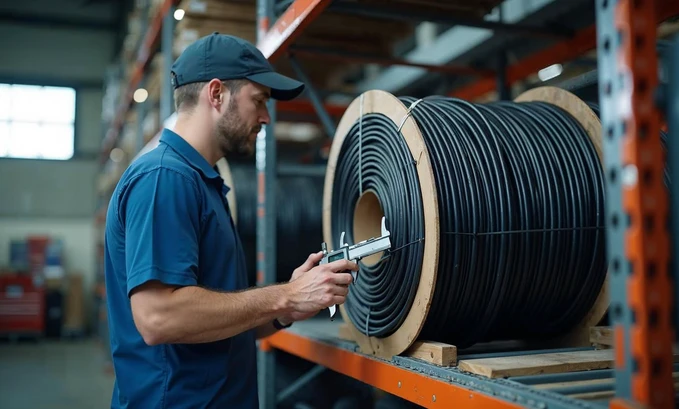

Як визначити переріз проводу чи кабелю?
Переріз обирають на основі розрахованого струмового навантаження, довжини лінії та допустимого падіння напруги, а також умов прокладання. Для точного розрахунку варто звернутися до технічних таблиць виробника або проконсультуватися з фахівцями постачальника.
Де купити якісний кабель або провід в Україні?
ЕлектроТехноПром є прямим постачальником кабельно-провідникової продукції Lapp Kabel, Helukabel та TKD Kabel в Україні, забезпечуючи повний асортимент рішень, технічну консультацію та доставку 2-3 робочі дні по всій Україні.
Як маркуються кабелі та проводи?
Маркування вказує тип ізоляції та оболонки, кількість і переріз жил, а також матеріал провідника. Наприклад, позначення ПВС означає провід з’єднувальний з віниловою ізоляцією, а NYY – силовий кабель з ПВХ ізоляцією та оболонкою. Точне розшифрування маркування залежить від стандарту виробника.
