Кабельна лінія рідко складається з одного суцільного відрізка кабелю – при пошкодженні, ремонті чи потребі подовжити трасу виникає з’єднання, яке має витримувати ті самі навантаження, вологу і напругу, що й сам кабель. Саме для цього використовують кабельні муфти: вони відновлюють ізоляцію, герметичність і механічний захист у місці з’єднання або закінчення кабелю. Помилка при монтажі муфти – одна з найчастіших причин аварійних відключень на кабельних лініях, тому вибір типу муфти і якість монтажу мають не менше значення, ніж характеристики самого кабелю. У цій статті розглянемо, які бувають кабельні муфти, як відбувається монтаж і на що звертати увагу при виборі.
Що таке кабельна муфта і для чого вона потрібна
Кабельна муфта – це з’єднувальний або кінцевий елемент кабельної лінії, який відновлює ізоляційні та захисні шари кабелю в місці розриву, з’єднання чи підключення до обладнання. За призначенням муфти поділяють на три основні групи.
- З’єднувальні муфти. з’єднують два відрізки кабелю в одну безперервну лінію, найчастіше при ремонті пошкодженої ділянки або подовженні трасу.
- Кінцеві муфти. завершують кабельну лінію в місці підключення до трансформатора, розподільчого щита чи іншого обладнання, забезпечуючи безпечний перехід від кабелю до контактів.
- Розгалужувальні (трійникові) муфти. створюють відгалуження від основної лінії без її розриву, що дозволяє підключити додаткового споживача.
Типи муфт за конструкцією
Крім призначення, муфти відрізняються технологією монтажу та матеріалами.
- Термоусаджувані муфти. виготовлені з термочутливого полімеру, який щільно обтягує з’єднання після нагрівання газовим пальником; універсальне і поширене рішення для більшості кабельних ліній.
- Муфти холодної усадки. попередньо розтягнуті на спіральному каркасі, який просто витягують під час монтажу без відкритого вогню, що робить їх безпечнішими у вибухонебезпечних та пожежонебезпечних зонах.
- Заливні (епоксидні) муфти. формуються шляхом заливання епоксидного компаунду в кожух навколо з’єднання, забезпечуючи високу механічну міцність і вологозахист для стаціонарних підземних трас.
- Механічні муфти. з’єднують жили за допомогою болтових чи пружинних зажимів без нагрівання чи заливки, що прискорює монтаж при тимчасовому чи аварійному ремонті.

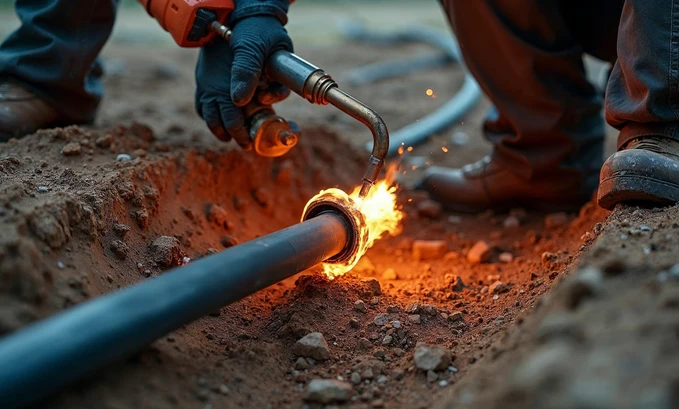

Термоусаджувальна муфта залишається найпоширенішим рішенням завдяки універсальності: комплект зазвичай включає радіаційно-модифіковану полімерну трубку з внутрішнім клеєвим шаром, яка після нагрівання пальником щільно облягає з’єднання і одночасно герметизує його розплавленим клеєм. Один комплект часто підходить для діапазону перерізів і кількості жил, що спрощує підбір на складі та скорочує номенклатуру запчастин. Головний недолік – необхідність відкритого вогню під час монтажу, тому термоусаджувальні муфти не застосовують у вибухонебезпечних зонах, де доречніша холодна усадка.
Муфти за класом напруги
Муфти низької та середньої напруги
Для мереж до 36 кВ використовують компактні муфти, розраховані на конкретний діапазон струму і переріз жил. Наприклад, серія CPI від NKT охоплює муфти середньої напруги на 800 і 1250 А, а серії TI 12 CA, CB 36-630 та JS 24/36 – різні варіанти з’єднання для розподільчих мереж.

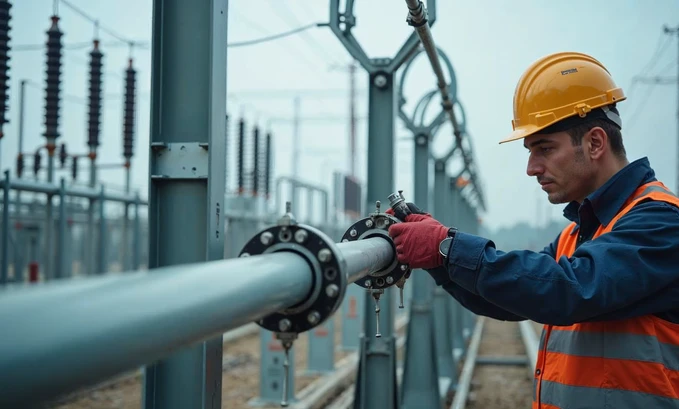

Високовольтні муфти
Для магістральних мереж і підстанцій на напругу до 550 кВ застосовують спеціалізовані високовольтні муфти, здатні працювати в діапазоні температур від -40 до +60°C. NKT виробляє понад десяток серій таких муфт – MUDC, TJ, USM, KFEV, KSEV, KSM, KSME, KTEV, SEV, THV, SKKB, SME, TD та TEV, кожна з яких відповідає певному типу ізоляції кабелю і умовам монтажу.
Монтаж кабельних муфт: основні етапи
Незалежно від типу, монтаж муфти проходить через кілька обов’язкових етапів.
- Підготовка кабелю. розкладання кінців, точна зачистка ізоляції та екрана без пошкодження струмопровідних жил.
- З’єднання жил. опресування чи зварювання з’єднувачів для надійного електричного контакту між жилами.
- Відновлення ізоляції. термоусадка, холодна усадка або заливання компаундом залежно від обраного типу муфти.
- Герметизація і механічний захист. встановлення зовнішнього кожуха, бандажування та заземлення металевого екрана муфти.
- Випробування. вимірювання опору ізоляції і, для середньої та високої напруги, високовольтне випробування перед введенням лінії в експлуатацію.
Помилки на будь-якому з цих етапів знижують надійність усього з’єднання, тому монтаж муфт середньої та високої напруги варто доручати фахівцям з відповідною кваліфікацією.
Як обрати кабельну муфту: практичні критерії
- Клас напруги лінії. муфта повинна відповідати номінальній напрузі кабелю, а не лише його перерізу.
- Тип і переріз кабелю. конструкція муфти залежить від матеріалу оболонки та кількості жил, наприклад силового кабелю NYY чи іншого типу.
- Умови монтажу. для вологих, підземних або вибухонебезпечних ділянок муфти холодної усадки чи заливні варіанти надійніші за термоусаджувані.
- Термін експлуатації з’єднання. для капітального введення в лінію обирають заливні або високовольтні муфти NKT, а для тимчасового ремонту достатньо механічного з’єднання.
- Наявність кваліфікованого персоналу. заливні та високовольтні муфти вимагають підготовлених монтажників і спеціального інструменту.
- Сертифікація виробника. для об’єктів з підвищеними вимогами до надійності варто обирати муфти сертифікованих виробників, таких як NKT.
Компанія ЕлектроТехноПром постачає кабельні муфти NKT для мереж низької, середньої та високої напруги з безкоштовною технічною консультацією і доставкою 2-3 робочі дні по всій Україні. Зв’яжіться з нашими фахівцями, якщо потрібна допомога з підбором муфти під конкретний проект.
Поширені запитання
Скільки служить кабельна муфта?
Строк служби муфти залежить від типу і умов монтажу, але за правильного виконання заливні та високовольтні муфти NKT розраховані на той самий термін експлуатації, що і сам кабель – зазвичай кілька десятків років.
Чи можна монтувати кабельну муфту самостійно?
Монтаж муфт низької напруги для простих ліній можливий і без спеціальної підготовки, але для середньої та високої напруги потрібен кваліфікований монтажник з відповідним інструментом і досвідом, оскільки помилка в герметизації чи заземленні призводить до аварії.
Яка різниця між термоусадкою і холодною усадкою?
Термоусаджувані муфти монтують з нагріванням газовим пальником, тоді як муфти холодної усадки просто розтягують і знімають каркас без відкритого вогню, що робить їх безпечнішими для вибухонебезпечних та пожежонебезпечних зон.
Чи потрібне заземлення муфти?
Так, металевий екран муфти обов’язково заземлюють разом з екраном самого кабелю – це захищає обслуговуючий персонал і забезпечує коректну роботу захисту лінії від замикань.
Скільки коштує монтаж муфти?
Вартість монтажу залежить від класу напруги, типу муфти і складності доступу до місця з’єднання – механічні муфти низької напруги значно дешевші за високовольтні заливні рішення NKT для мереж на 550 кВ.
Де купити кабельні муфти в Україні?
ЕлектроТехноПром є прямим постачальником муфт NKT в Україні, забезпечуючи повний асортимент рішень для будь-якого класу напруги, технічну консультацію та доставку 2-3 робочі дні по всій Україні.
