Металургійні цехи, харчові виробництва, хімічні реактори, лакофарбові тунелі. У цих середовищах температура поблизу обладнання тривало перевищує допустимі межі для стандартної ізоляції. Звичайний ПВХ-кабель при +90-100°C розм’якшується, при +150°C може зайнятися. Термостійкий кабель розроблено спеціально для таких умов: він зберігає електричну безпеку та механічну цілісність там, де стандартна продукція виходить з ладу за лічені години.
Що таке термостійкий кабель

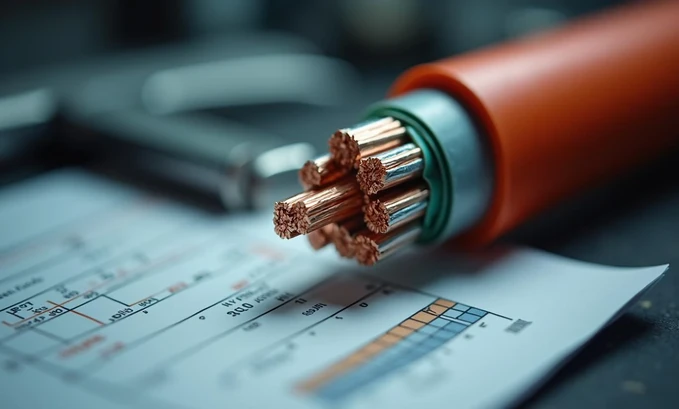

Термостійкий кабель – це провідник зі спеціальною ізоляцією та оболонкою, що витримують тривалий вплив підвищених температур без деградації електричних та механічних характеристик. Ключова відмінність термостійкого кабелю від стандартних кабелів – матеріал ізоляції. Замість ПВХ (максимум +70°C) тут використовується кремнієвий каучук, скловолокно або мінерально-керамічна ізоляція.
При виборі термостійкого проводу важливо розрізняти два параметри:
- Тривала робоча температура – максимальна температура для постійної експлуатації без втрати властивостей.
- Пікова температура – максимум, який провід витримає протягом короткого часу.
Стандартний ПВХ-кабель має тривалу робочу температуру +70°C. Термостійкий провід залежно від серії витримує від +125°C до +1565°C у вогнестійких виконаннях.
Де застосовується термостійкий кабель
Металургія та ливарне виробництво

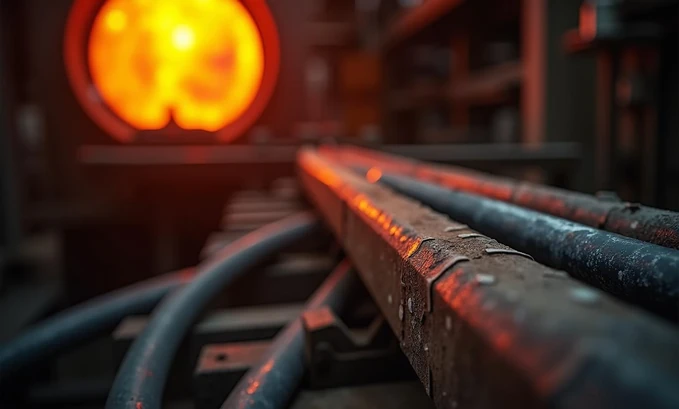

Навколо плавильних печей, конверторів та прокатних станів температура повітря може тривало перевищувати +150°C, а під час технологічних процесів – +250°C і вище. Термостійкий провід використовується для підключення датчиків температури, термопар, електроприводів засувок та вентиляторів.
Харчова та хімічна промисловість
Стерилізаційні тунелі, сушарки, реактори та автоклави потребують кабелів, стійких не лише до температури, а й до агресивних середовищ. Провід з термостійкою ізоляцією на основі кремнієвого каучуку не розтріскується при циклічних змінах температури та стійкий до пари і слабких кислот.
Автомобільна промисловість
Лакофарбові тунелі, зони нагріву кузовів, підключення компонентів двигунів. Тут кабелі зазнають циклічних нагрівань та охолоджень, тому матеріал ізоляції повинен витримувати термічну втому без тріщин.
Енергетика та електростанції
Котли, турбінні зали, трансформаторні приміщення. У цих зонах термостійкий провід забезпечує надійну роботу контрольно-вимірювальних систем навіть при постійному підвищеному тепловому навантаженні.
Сауни та сушильні камери
Для прокладання безпосередньо поряд з нагрівальними елементами саун, промислових лазень та сушарок. Кремнієвий каучук не виділяє токсичних речовин при нагріванні, що є критичною вимогою у приміщеннях для людей.
Серія ÖLFLEX® HEAT від Lapp Kabel
Lapp Kabel розробила лінійку ÖLFLEX® HEAT для термостійких застосувань різних рівнів. Кожна серія відповідає певному температурному діапазону та галузевим вимогам.
ÖLFLEX® HEAT 180 GLS
Термостійкий провід з ізоляцією та оболонкою з кремнієвого каучуку. Тривала робоча температура до +180°C, короткочасний пік до +200°C. Підходить для підключення конвекційних печей, нагрівальних елементів, промислових сушарок та саун. Кремнієвий каучук зберігає еластичність навіть після тривалого нагрівання та не виділяє токсичних газів при загорянні.
ÖLFLEX® HEAT 260 GLS
Модифікація для вищих температур. Тривала робоча температура до +260°C. Ізоляція на основі скловолокна, просоченого кремнієвим каучуком (GLS – Glass Latex Silicone), поєднує механічну захищеність та термічну витривалість. Застосовується у промислових печах, у зонах прямого теплового випромінювання та для підключення нагрівачів.
ÖLFLEX® HEAT 350 MC
Провід з мінерально-керамічною ізоляцією (MC – Mineral Ceramic). Витримує постійну температуру до +350°C. Застосовується безпосередньо у зонах із постійним сильним нагріванням: металургійне обладнання, скляне виробництво, підключення компонентів котлів, де кремнієвої ізоляції вже недостатньо.
ÖLFLEX® HEAT 1565 MC
Вершина серії HEAT. Мінерально-керамічна ізоляція витримує до +1565°C у вогнестійкому режимі. Це єдиний тип провідника, що зберігає функціональність при безпосередньому контакті з полум’ям. Застосовується у системах аварійного освітлення, пожежного сповіщення та у вогневих зонах металургійного виробництва, де збереження електричного ланцюга під час пожежі є критичним.
Helukabel HELUTHERM
Helukabel пропонує серію HELUTHERM для температурних застосувань від +125°C до +200°C. Ізоляція на основі спеціальних термостійких полімерів, оболонка стійка до масел та хімічних речовин. Підходить для промислових застосувань, де потрібно поєднати термостійкість із хімічною стійкістю.
Порівняння серій ÖLFLEX® HEAT
| Серія | Тривала температура | Ізоляція | Типове застосування |
| HEAT 180 GLS | +180°C | Кремнієвий каучук | Харчова промисловість, сауни, конвекційні печі |
| HEAT 260 GLS | +260°C | Скловолокно + силікон | Промислові печі, нагрівачі, зони випромінювання |
| HEAT 350 MC | +350°C | Мінерально-керамічна | Металургія, котли, скловиробництво |
| HEAT 1565 MC | +1565°C | Мінерально-керамічна | Вогневі зони, аварійні системи, пожежна безпека |
Як обрати термостійкий кабель
1. Температурний діапазон. Визначте максимальну температуру у точці прокладання з урахуванням пікових навантажень. До отриманого значення додайте запас 20-30%. Якщо максимальна температура середовища +150°C, обирайте кабель термостійкий з тривалою робочою температурою не менше +180°C.
2. Умови середовища. Чи є контакт з маслами, парою, кислотами або лугами? Для агресивних середовищ кремнієвий каучук добре переносить пару та слабкі кислоти, проте поступається PUR у стійкості до масел. Для зон з маслами та одночасно підвищеною температурою проконсультуйтеся з технічними спеціалістами щодо конкретної серії.
3. Гнучкість жил. Якщо термостійкий дріт прокладається у місцях з регулярним вигинанням, наприклад, у рухомих механізмах або при технічному обслуговуванні, необхідна підвищена гнучкість. Серія ÖLFLEX® HEAT має багатодротову жилу класу 5-6, що забезпечує достатню гнучкість навіть при нагріванні.
4. Переріз і кількість жил. Розрахуйте необхідний переріз з урахуванням струмового навантаження та температурного коефіцієнта. При підвищеній температурі допустиме струмове навантаження зменшується. Таблиці допустимих навантажень для конкретних серій наведені у технічній документації Lapp Kabel.
5. Сертифікація. Для відповідальних застосувань перевіряйте наявність сертифікатів VDE, CE, UL. Для вогнестійких систем потрібне маркування відповідно до EN 60332 або EN 50200.
Монтаж та обслуговування
При монтажі термостійкого проводу дотримуйтесь кількох правил:
- Радіус вигину: не менше 6-8 зовнішніх діаметрів для кабелів з кремнієвим каучуком. Кремнієва ізоляція менш еластична при низьких температурах, тому монтаж у холодних умовах вимагає обережності.
- Кріплення: використовуйте металеві скоби або керамічні тримачі. Пластикові кріплення деформуються поряд з гарячим обладнанням.
- Маркування: при високих температурах стандартні матеріали маркування деградують. Використовуйте металеві або керамічні бирки.
Термостійкий дріт не потребує планового обслуговування, але рекомендується регулярний огляд на наявність механічних пошкоджень оболонки, потемніння, здуттів та стан ізоляції у місцях вигинів.
Компанія ЕлектроТехноПром є прямим постачальником термостійких кабелів та проводів Lapp Kabel і Helukabel. Наші технічні спеціалісти підберуть правильну серію для ваших умов та організують доставку 2-3 робочі дні по всій Україні.
Поширені запитання
Чим термостійкий кабель відрізняється від вогнестійкого?
Термостійкий кабель (heat-resistant) зберігає цілісність та електричні властивості при тривалій роботі у гарячому середовищі. Вогнестійкий кабель (fire-resistant) розрахований на збереження працездатності протягом обмеженого часу безпосередньо під час пожежі, при контакті з полум’ям. ÖLFLEX® HEAT 1565 MC поєднує обидві властивості.
Який термостійкий дріт вибрати для сауни?
Для прокладання у сауні підходить ÖLFLEX® HEAT 180 GLS. Кремнієвокаучукова ізоляція не виділяє токсичних речовин при нагріванні, витримує постійну температуру до +180°C та стійка до пари. Для монтажу безпосередньо біля нагрівального елемента рекомендуємо уточнити вибір між 180 GLS та 260 GLS залежно від реальної температури зони.
Чи можна використовувати звичайний ПВХ-кабель поряд із піччю?
Ні. Стандартний ПВХ-кабель розрахований на максимум +70°C. Вже при +90-100°C ізоляція починає розм’якшуватися, при +150°C може займатися. Термостійкий провід є обов’язковою умовою безпечного монтажу біля нагрівальних пристроїв.
Де придбати термостійкий кабель у Львові?
ЕлектроТехноПром базується у Львові та постачає термостійкі кабелі та дроти для промислових підприємств по всій Україні. Зв’яжіться з нами за номером +38 (063) 757-21-20 або напишіть на contact@elektrotehnoprom.com.ua для підбору оптимального рішення та оперативної доставки.
