Кранові системи, вантажні платформи, горизонтальні конвеєри та сонячні трекери мають одну спільну особливість: кабель тут рухається горизонтально або звисає з рухомої точки підвісу, і в цих умовах звичайний круглий провідник створює проблеми. Він звисає нерівномірно, закручується, займає більше місця у кабельних гірляндах та швидше зношується. Плоский кабель вирішує ці проблеми завдяки своїй геометрії: однакова жорсткість по всій площині забезпечує рівне провисання та надійну роботу протягом мільйонів циклів.
Що таке плоский кабель і чим він відрізняється від круглого
Плоский кабель – це провідник, жили якого розташовані в одній площині, а не у круглому пучку. Така конструкція дає кілька переваг для рухомих застосувань:
- Рівномірне провисання: без скручування та утворення петель. Кабель звисає рівно, як ремінь, а не спірально.
- Менший радіус вигину: завдяки плоскій формі допустимий радіус вигину у площині вигину менший, ніж у круглого провідника такого ж перерізу.
- Компактний монтаж у гірляндах: плоскі кабелі щільно укладаються поряд один з одним, що зменшує ширину кабельного шляху у підвісних системах.
- Стабільна геометрія під навантаженням: при підвісі з однієї точки плоский кабель зберігає положення жил та не перекручується.
Плоский кабель для сонячних панелей – окрема категорія, де геометрія також має значення. Сонячні трекери (системи орієнтації панелей за сонцем) потребують гнучкого з’єднання, яке витримує мільйони циклів повороту без руйнування. Плоскі провідники для трекерів розраховані на такі динамічні навантаження та роботу на вулиці.
ÖLFLEX® CRANE F від Lapp Kabel
Lapp Kabel розробила серію ÖLFLEX® CRANE F спеціально для підвісних та гірляндових кабельних систем кранів. Це плоский кабель з жилами у поліуретановій (PUR) або ПВХ оболонці, орієнтований на горизонтальний рух та підвіс.
Основні характеристики ÖLFLEX® CRANE F:
- Жили з підвищеною гнучкістю (клас 5-6 за IEC 60228) для роботи в динамічних застосуваннях
- Зовнішня оболонка PUR або PVC залежно від версії
- Стійкість до масел та мастил у версії з PUR-оболонкою
- Діапазон температур від -30°C до +80°C (PUR) або від -5°C до +70°C (PVC)
- Кількість жил від 4 до 40, переріз від 0,75 до 2,5 мм²
- Відповідність стандартам VDE та CE
Серія орієнтована насамперед на мостові та козлові крани, монорейкові системи та горизонтальні конвеєри, де кабель рухається у гірляндовому тримачі. Плоска форма забезпечує рівномірний розподіл у гірляндах без перекручувань та стабільний рух.
ÖLFLEX® CRANE CF від Lapp Kabel
ÖLFLEX® CRANE CF – версія серії з підвищеною стійкістю до вигинань. Позначення CF (Chain Flex) вказує на придатність до роботи у кабельних ланцюгах та гірляндах з постійним вигинанням.
Відмінності від базової серії F:
- Конструкція жил оптимізована для мільйонів циклів вигинання
- Підвищена стійкість до знакозмінних вигинань у площині плоскої сторони
- PUR-оболонка стандартна для всіх версій
- Розрахований на динамічні навантаження у промисловій автоматизації
CRANE CF підходить для застосувань, де кабель підлягає регулярному вигинанню, наприклад, у системах горизонтального транспортування або при підключенні рухомих платформ із великою частотою циклів.
Порівняння ÖLFLEX® CRANE F та CRANE CF
| Параметр | CRANE F | CRANE CF |
| Призначення | Гірляндові системи, горизонтальний рух | Гірляндові системи з частим вигинанням |
| Оболонка | PUR або PVC | PUR |
| Гнучкість жил | Клас 5-6 | Клас 5-6, оптимізована для циклів |
| Температура (PUR) | -30..+80°C | -30..+80°C |
| Стійкість до масел | Так (PUR версія) | Так |
| Сертифікація | VDE, CE | VDE, CE |
Де застосовується плоский кабель

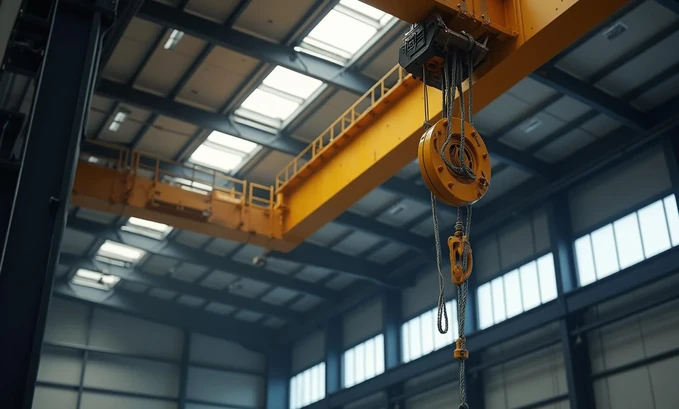

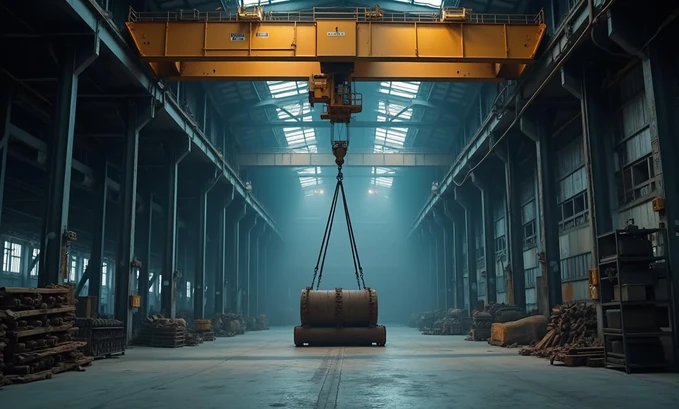

Кранові та підйомні системи
Мостові крани, козлові крани, монорейкові системи, підйомники та вантажні платформи. Плоский кабель у гірляндовому тримачі рухається горизонтально з мінімальним тертям та без скручування. У цьому застосуванні геометрія критична: круглий провідник у гірляндах схильний до закручування та нерівномірного зносу. Для з’єднань у системах горизонтального транспортування також розглядають гнучкий кабель серій KAWAFLEX та MULTIFLEX.
Конвеєрні та транспортні системи
Горизонтальні конвеєри, автоматизовані склади, лінії з рухомими платформами. Кабель рухається вздовж напрямних, забезпечуючи живлення та передачу сигналів від стаціонарних блоків до рухомих вузлів.
Портові та будівельні крани
Баштові та портові крани із стріловими виносами. Тут до кабелю пред’являються підвищені вимоги до стійкості до атмосферних впливів та стійкості до ультрафіолету разом з вимогами до динамічних навантажень.
Сонячні трекери та сонячні панелі
Плоский кабель для сонячних панелей у трекерних системах – специфічне застосування, де кабель з’єднує стаціонарний інвертор з рухомою платформою сонячних панелей. Трекер повертає панелі слідом за сонцем протягом дня, виконуючи від 2 до 4 повних циклів за добу. За рік це 700-1500 циклів, за 20 років роботи установки – понад 30 000 циклів. Плоскі кабелі з підвищеною стійкістю до вигинань оптимальні для цього застосування. Додаткові вимоги: стійкість до ультрафіолету, вологи, пилу та температурних діапазонів вулиці.
Медичне та лабораторне обладнання
Рухомі столи, гантрі-системи для МРТ та КТ-сканерів, рентгенівські установки. Тут плоский кабель забезпечує компактний монтаж та надійну роботу у відповідальних системах із тисячами циклів на рік.
Як вибрати плоский кабель
При виборі плоского кабелю для конкретного застосування враховуйте такі параметри:
1. Напрямок руху та тип навантаження. Для простого горизонтального руху в гірляндах підходить CRANE F. Якщо кабель додатково вигинається у горизонтальній площині або піддається знакозмінним навантаженням, обирайте CRANE CF.
2. Кількість жил та переріз. Визначте кількість кіл живлення та управління, необхідних для рухомого вузла. Для кранових пультів управління часто потрібно від 7 до 18 жил для передачі всіх команд. Для живлення потужних приводів – 3-5 жил із більшим перерізом.
3. Умови навколишнього середовища. Для вулиці або приміщень з підвищеною вологістю та агресивними середовищами обирайте версію з PUR-оболонкою. Для закритих приміщень із сухим кліматом підійде версія з PVC.
4. Температурний діапазон. Переконайтеся, що обрана серія покриває реальний діапазон температур на об’єкті, включно з зимовими умовами для вуличних установок.
5. Сертифікація. Для підйомного обладнання та відповідальних промислових застосувань перевіряйте відповідність стандартам безпеки VDE, CE та галузевим нормам.
ЕлектроТехноПром є прямим постачальником плоских кабелів Lapp Kabel в Україні. Ми допоможемо підібрати оптимальну серію під ваше обладнання та забезпечимо доставку 2-3 робочі дні по всій Україні.
Поширені запитання
Чому у кранових системах використовують плоский, а не круглий кабель?
Плоский кабель у підвісних гірляндових системах рухається рівно без скручування: кожна петля гірлянди зберігає однаковий радіус. Круглий провідник схильний до обертання навколо власної осі, що призводить до нерівномірного зносу ізоляції та скорочення терміну служби.
Чи підходить ÖLFLEX® CRANE CF для сонячних трекерів?
CRANE CF оптимізований для промислових гірляндових систем. Для сонячних трекерів Lapp Kabel також має спеціалізовані серії з додатковими вимогами до стійкості до ультрафіолету та атмосферних впливів. Для підбору оптимального рішення для трекерної системи рекомендуємо звернутися до наших технічних спеціалістів.
Скільки жил може мати плоский кабель?
Серія ÖLFLEX® CRANE F доступна від 4 до 40 жил залежно від конфігурації. Це дозволяє підібрати плоский кабель як для простих двох- або трипровідних з’єднань, так і для складних систем управління кранами з десятками сигнальних ліній.
Де замовити плоский кабель Lapp Kabel в Україні?
ЕлектроТехноПром є офіційним дистриб’ютором Lapp Kabel в Україні. Зв’яжіться з нами за номером +38 (063) 757-21-20 або через форму на сайті. Наші спеціалісти підберуть потрібну серію CRANE та організують доставку по всій Україні.
