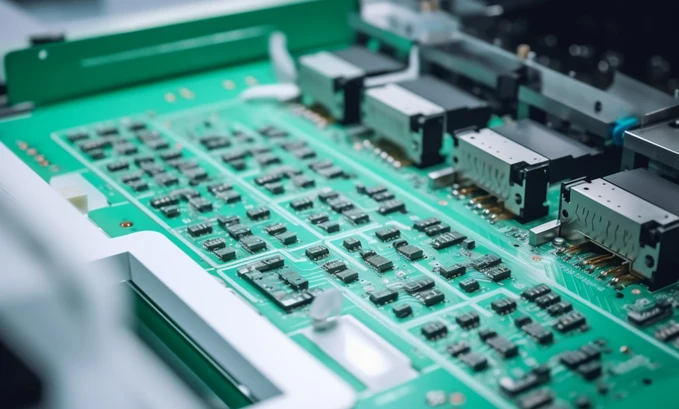

Автоматизація виробництва електроніки – одна з найвибагливіших сфер промислової автоматизації. Лінії поверхневого монтажу SMT, роботи-укладники компонентів, печі оплавлення, системи AOI-інспекції та обладнання для фінального тестування – всі ці вузли вимагають кабельної інфраструктури, яка не впливає на якість сигналу, витримує хімічну обробку та забезпечує мільйони циклів руху. Помилка у виборі кабелю тут означає не лише простій лінії, але й ризик контамінації продукту електромагнітними завадами або ESD-розрядами.
Особливості умов на виробництві електроніки
Автоматизація виробництва електроніки ставить до кабелів вимоги, не характерні для більшості галузей:
- Захист від ЕМП – інвертори, серводвигуни та зварювальні системи генерують завади, що порушують точну передачу сигналів між контролерами та датчиками
- ESD-захист – електростатичні розряди руйнують мікрокомпоненти, тому трасування кабелів і їх матеріали мають відповідати вимогам IEC 61340
- Хімічне середовище – флюс, ізопропанол та мийні засоби для очищення плат потрапляють на кабелі; потрібна стійка оболонка PUR або TPE
- Термозони паяння – у печах оплавлення безсвинцевого припою температура досягає +260°C, поруч з конвекційними зонами кабелі потребують термостійкої ізоляції
- Висока точність руху – роботи-укладники та системи позиціонування виконують мікрометричні переміщення, де тертя та маса кабелю впливають на точність
Автоматизація виробництва електроніки: основні типи кабелів
Екрановані кабелі для захисту від ЕМП та завад
Автоматизація виробництва електроніки неможлива без надійного екранування сигнальних ліній. Навіть мінімальні наведені завади в аналогових сигналах від датчиків температури або позиції призводять до помилок позиціонування та відбраковування плат. Для сигнальних і контрольних ліній оптимальні кабелі з подвійним екрануванням: обплетений екран і фольгований шар.
LiYCY від Helukabel та серія UNITRONIC LiYCY від Lapp Kabel – стандарт для сигнальних ліній у виробництві електроніки: мідний дрібноструменевий екран 85%+ покриття, стійкий до ЕМП у всьому діапазоні промислових частот. Ці серії використовуються для підключення датчиків позиції, температури та тиску до PLC-контролерів на SMT-лініях.
Кабелі для роботів і систем точного позиціонування

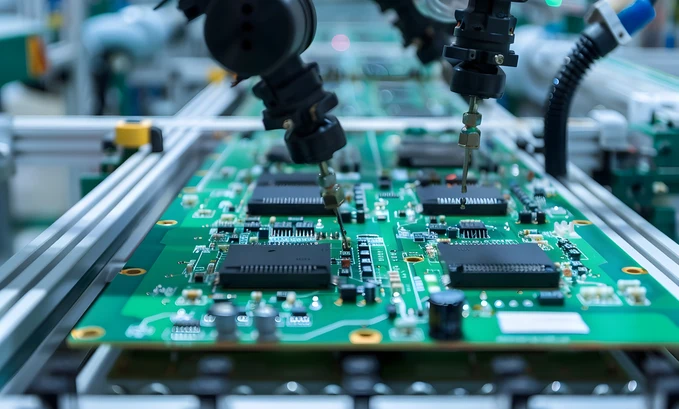

Автоматизація виробництва електроніки вимагає від кабелів для роботів-укладників надзвичайної гнучкості при мінімальному діаметрі. Роботи типу SCARA та дельта-роботи виконують тисячі циклів за годину з прискореннями до 10G – кабелі мають витримувати таке навантаження без зміни електричних характеристик.
Гнучкі кабелі серії KAWAFLEX від TKD Kabel та MULTIFLEX від Helukabel – перевірені рішення для таких умов: клас гнучкості 6, мінімальний радіус вигину 4xD, ресурс понад 10 мільйонів циклів. Малий діаметр та легка оболонка з PUR не додають інерції до кінематичної схеми робота.
Термостійкі кабелі для зон паяння та термообробки
Автоматизація виробництва електроніки включає термозони паяння, де кабелі зазнають впливу температур до +260°C. Для підключення датчиків і приводів заслінок у зонах печей оплавлення та хвильового паяння потрібні кабелі з ізоляцією з силіконового каучуку або PTFE. Силіконовий кабель SIHF зберігає ізоляційні властивості при температурах від -60°C до +180°C та стійкий до хімічного впливу флюсу.
Для більш високих температур (зони прямого нагріву) застосовується серія HELUTHERM від Helukabel з XLPE-ізоляцією до +200°C. Обидва типи сертифіковані для електронного виробництва – без міграції шкідливих речовин.
Кабелі для промислових мереж і передачі даних
| Серія | Виробник | Застосування | Особливість |
| UNITRONIC LiYCY | Lapp Kabel | Сигнальні лінії, датчики | Подвійний екран, EMC |
| LiYCY | Helukabel | Аналогові сигнали, PLC | Мідний обплетений екран |
| ETHERLINE Cat.6 | Lapp Kabel | Industrial Ethernet | Захист від ЕМП, IP65 |
| KAWAFLEX | TKD Kabel | Роботи-укладники, SCARA | Flex 6, 10M+ циклів |
| MULTIFLEX | Helukabel | Дельта-роботи, конвеєри | Клас гнучкості 6, PUR |
| SIHF | Lapp / TKD | Зони печей, reflow | Силікон, до +180°C |
Автоматизація виробництва електроніки потребує надійних промислових мереж між серверами MES та контролерами SMT-ліній. Серія ETHERLINE від Lapp Kabel – Cat. 6 у захищеному виконанні IP65, стійкість до вібрацій та перепадів температур. Швидкість передачі до 10 Гбіт/с забезпечує синхронізацію між роботами та AOI-системами без затримок. Для підключення контрольних кабелів у шафах управління лінією – серія OLFLEX від Lapp Kabel із надійним ЕМП-екрануванням.
Автоматизація виробництва електроніки: як правильно обрати кабель
1. Оцініть рівень ЕМП – для аналогових сигнальних ліній поруч з сервоприводами та частотними перетворювачами необхідне подвійне екранування (обплетення та фольга).
2. Врахуйте ESD-вимоги – у чистих кімнатах і зонах роботи з голими платами використовуйте кабелі та лотки зі специфікацією ESD/dissipative.
3. Визначте тип руху – роботи з прискоренням >5G потребують класу Flex 6 з мінімальним радіусом вигину; стаціонарний монтаж – Flex 4.
4. Перевірте термостійкість – поблизу печей оплавлення (+260°C) потрібні кабелі SIHF або HELUTHERM; для решти зон стандарт +90°C.
5. Врахуйте хімічне середовище – в зонах нанесення флюсу та очищення IPA оболонка PUR або TPE захистить від набрякання і тріщин.
Автоматизація виробництва електроніки вимагає точного підбору кабельного рішення під кожну ділянку лінії. Компанія ЕлектроТехноПром здійснює прямі поставки від Lapp Kabel, Helukabel та TKD Kabel з безкоштовною технічною консультацією. Доставка – 2-3 робочі дні по всій Україні.
Поширені запитання
Чому стандартний кабель не підходить для SMT-лінії?
Автоматизація виробництва електроніки на SMT-лініях вимагає кабелів із подвійним ЕМП-екрануванням та стійкою до IPA оболонкою. Стандартні кабелі без екрана вносять завади в сигнали датчиків позиції, що призводить до помилок монтажу компонентів з точністю до 0,1 мм.
Що таке ESD-кабель і коли він потрібний?
ESD-кабель виготовлений із матеріалів з контрольованим поверхневим опором (10^6-10^9 Ом), які відводять електростатичний заряд без різкого розряду. Він потрібний у зонах роботи з голими PCB, CMOS-компонентами та модулями пам’яті – де навіть мікроамперний розряд може пошкодити компонент.
Які кабелі витримують роботу поруч з піччю оплавлення?
Для зон з температурою до +180°C підходить SIHF з ізоляцією з кремнієвого каучуку. При +200°C та вище необхідний HELUTHERM від Helukabel з XLPE-ізоляцією. Обидва типи зберігають гнучкість і ізоляційні властивості при тривалому тепловому навантаженні.
Як зменшити ЕМП-завади на виробничій лінії електроніки?
Найефективніше рішення – комбінація: екрановані сигнальні кабелі LiYCY або UNITRONIC LiYCY, заземлення екрана з одного боку для низькочастотних сигналів (з обох – для ВЧ), розведення силових і сигнальних трас на відстані від 30 см або через металевий роздільник. Правильне прокладання зменшує рівень завад на 30-40 дБ.
