Автоматизація ливарного виробництва об’єднує плавильні печі, роботизовані станції заливання, мостові крани та ЧПУ-обробку відливок в єдину технологічну лінію, кожен вузол якої з’єднаний кабелями, що працюють поруч із розплавленим металом, високою температурою та потужними електромагнітними полями. ЕлектроТехноПром постачає кабельні рішення для металургійних та ливарних підприємств з прямих поставок від європейських виробників.
Особливості автоматизації ливарного виробництва
Автоматизація ливарного виробництва відбувається в одному з найагресивніших середовищ для кабельної продукції на промисловому підприємстві. Розплавлений метал, відкритий вогонь та формувальний пісок ставлять до кабелів вимоги, яких немає в більшості інших галузей.
Специфіка ливарного виробництва формує окремі вимоги до кабельної інфраструктури:
- Екстремальні температури. Поруч із плавильними печами та зонами лиття температура повітря сягає +200°C і вище, а випромінюване тепло від розплавленого металу діє на кабельну трасу навіть на відстані.
- Абразивний пил і вібрація. Формувальний пісок, вибивання відливок та шліфувальне обладнання створюють підвищене механічне навантаження на кабельну оболонку.
- Електромагнітні перешкоди. Індукційні печі генерують потужні високочастотні поля, які здатні порушувати роботу незахищених сигнальних ліній та датчиків температури.
- Ризик контакту з розплавленим металом. Кабелі поруч із зонами заливання мають зберігати ізоляційні властивості навіть при короткочасному контакті з іскрами або бризками металу.
- Висока точність позиціонування. Роботи для заливання та ЧПУ-верстати для обробки відливок вимагають стабільного сигналу без затримок і перешкод.
Типи кабелів для автоматизації ливарного виробництва
Кожна ділянка цеху вимагає окремого підходу до вибору кабелів – від плавильної печі до фінішної механообробки готової відливки.

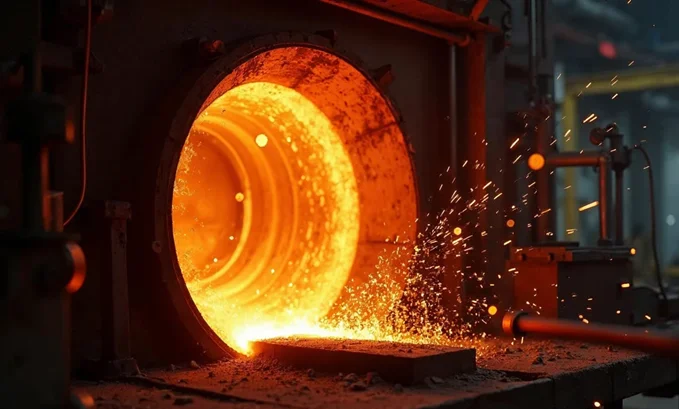

Термостійкі кабелі для печей та зон лиття
У межах автоматизації ливарного виробництва ділянки біля плавильних та термічних печей потребують кабелів з підвищеною термостійкістю. Серія ÖLFLEX® HEAT від Lapp Kabel та HELUTHERM від Helukabel зберігають ізоляційні властивості при тривалій дії високих температур. Детальніше про вибір таких рішень – у нашому огляді термостійкого кабелю.
Кабелі для мостових кранів і маніпуляторів заливання
Транспортування ковшів з розплавленим металом за допомогою мостових кранів вимагає надійного кабелю пендантного керування. Тут добре працює спіральний кабель, який компактно розтягується та стискається слідом за рухом крана без провисання. Для роботизованих станцій заливання застосовують високогнучкі кабелі серій MULTIFLEX та KAWAFLEX з підвищеним ресурсом циклів згинання.
Кабелі для гідравлічних пресів і формувального обладнання
Пресове обладнання для лиття під тиском та формувальні машини здебільшого працюють на гідравлічних приводах. Компоненти Bosch Rexroth – насоси, гідророзподільники та електроприводи серії IndraDrive – потребують силових і сигнальних кабелів зі стійкістю до олив та вібрації.

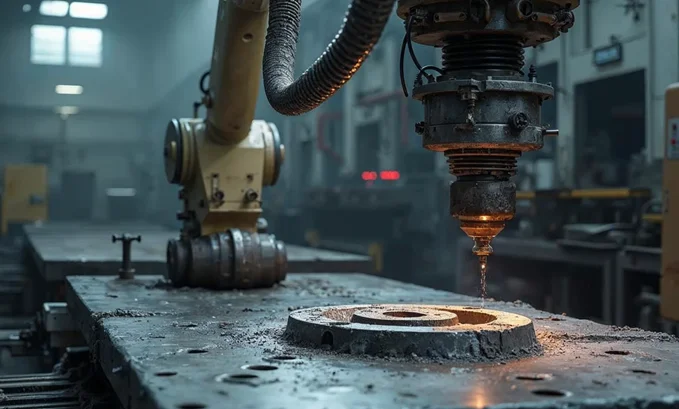

Контрольні та сигнальні кабелі для ЧПУ-обробки
Після затвердіння відливки надходять на верстати з числовим керуванням для обрізання, шліфування та фінішної обробки. Тут застосовують екрановані контрольні кабелі серії OLFLEX від Lapp Kabel та сигнальні кабелі UNITRONIC для зворотного зв’язку з датчиками положення.
| Серія | Виробник | Застосування | Особливість |
| ÖLFLEX® HEAT | Lapp Kabel | Печі, зони лиття | Термостійкість до +260°C |
| HELUTHERM | Helukabel | Термічні дільниці | Оболонка з силіконового каучуку |
| Спіральний кабель | Lapp Kabel / Helukabel | Пендантне керування кранів | Компактне розтягування без провисання |
| MULTIFLEX / KAWAFLEX | Helukabel / TKD Kabel | Роботи заливання | Клас гнучкості 6 |
| OLFLEX | Lapp Kabel | ЧПУ, шафи керування | Екранований, стійкий до олив |
Вплив кабельної інфраструктури на надійність і точність процесів
Надійність усього виробничого процесу напряму залежить від стабільності кабельної мережі. Незахищений сигнальний кабель поруч з індукційною печею дає хибні показники температурних датчиків, що призводить до порушення режиму плавки та браку відливок за хімічним складом чи структурою металу.
Пошкодження силового кабелю на ділянці заливання зупиняє весь виробничий цикл – розплавлений метал у ковші не може довго очікувати, а незапланована зупинка крана чи робота-маніпулятора створює додатковий ризик для обладнання та персоналу.
Втрата точності сигналу на лінії ЧПУ-обробки призводить до відхилень у розмірах готових деталей і повернення партії на переробку, що особливо критично для відливок з високими вимогами до допусків.
Автоматизація ливарного виробництва як інвестиція в надійність
Автоматизація ливарного виробництва дедалі частіше стає визначальним фактором конкурентоспроможності підприємства, а не просто способом скоротити ручну працю. Перехід від напівавтоматичних дільниць до повністю автоматизованих ліній плавлення та заливання дозволяє утримувати стабільну якість відливок і скорочувати частку браку через людський фактор.
Водночас автоматизація ливарного виробництва вимагає системного підходу до кабельної інфраструктури ще на етапі проектування цеху, а не лише в момент закупівлі основного технологічного обладнання. Кабелі, підібрані з урахуванням екстремальних температур, електромагнітних перешкод і механічних навантажень, служать довше і рідше стають причиною позапланових зупинок.
Кабельні рішення від ЕлектроТехноПром
ЕлектроТехноПром – офіційний представник Lapp Kabel, Helukabel, TKD Kabel та Bosch Rexroth в Україні. Асортимент охоплює кабелі та компоненти для всіх ділянок ливарного виробництва: від термостійких рішень для печей до гідравлічних компонентів для пресового обладнання. Компанія супроводжує проєкти автоматизації ливарного виробництва від технічної консультації до постачання готового рішення під конкретний цех.
Компанія пропонує технічну консультацію з підбору кабелів під конкретні умови цеху та оперативну доставку по всій Україні. Щоб підібрати кабельне рішення для ливарної ділянки, зверніться до наших спеціалістів. Повний асортимент представлено в каталозі продукції.
Поширені запитання
Які кабелі витримують найвищі температури в ливарному цеху?
Найвищу термостійкість мають кабелі з оболонкою на основі силіконового каучуку або PTFE, зокрема серія HELUTHERM від Helukabel та ÖLFLEX HEAT від Lapp Kabel – вони зберігають гнучкість та ізоляційні властивості при тривалій дії температур понад +200°C.
Чому індукційні печі впливають на роботу сигнальних кабелів?
Індукційні печі створюють потужне високочастотне електромагнітне поле для нагрівання металу. Без належного екранування це поле наводить перешкоди в сигнальних лініях, спотворюючи показники датчиків температури та положення.
Який кабель обрати для мостового крана з ковшем розплавленого металу?
Для пендантного керування мостовим краном найкраще підходить спіральний кабель – він компактно розтягується слідом за рухом крана та не провисає, зменшуючи ризик пошкодження при переміщенні ковша.
Чи потрібне екранування для кабелів гідравлічних пресів?
Силові кабелі гідравлічних насосів зазвичай не потребують екранування, але сигнальні лінії датчиків тиску та положення поруч з частотними перетворювачами приводів варто екранувати для стабільної роботи системи керування.
Як часто потрібно перевіряти стан кабелів у ливарному цеху?
Через підвищене теплове та механічне навантаження кабелі в ливарних цехах рекомендується оглядати частіше, ніж у звичайних виробничих приміщеннях – щонайменше раз на квартал, а на ділянках безпосередньо біля печей і зон лиття – щомісяця.
