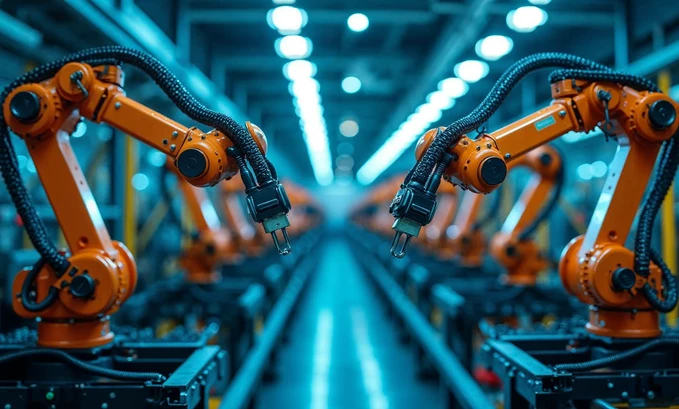

Промисловий робот виконує тисячі циклів на добу: повертається, витягується, скручується і повертається у вихідне положення. Кожен рух – це навантаження на кабельний пучок, що проходить через маніпулятор. Звичайний гнучкий кабель у таких умовах розшаровується, переломлюється або втрачає ізоляцію вже через кілька місяців. Саме тому кабель для робототехніки – це окремий клас продукції, і серія ÖLFLEX® ROBOT від Lapp Kabel, яку постачає ЕлектроТехноПром, є одним із кращих рішень на ринку.
У цій статті розберемо, чим кабель для робототехніки відрізняється від звичайного гнучкого, і порівняємо три серії ÖLFLEX® ROBOT: 900 P, 900 DP та F1.
Вимоги до кабелів для робототехніки
Кабель у складі робота-маніпулятора зазнає одразу кількох видів навантажень:
- Кручення. Рука робота обертається навколо осей, скручуючи кабель на десятки градусів за кожен цикл.
- Згинання. Кабель постійно згинається під різними кутами залежно від позиції маніпулятора.
- Розтягнення. При повному витягуванні руки кабель натягується під власною вагою.
- Вібрація. Прискорення та гальмування в кінцевих точках траєкторії створюють ударні навантаження.
Крім механічних вимог, кабель для роботи повинен витримувати вплив мастильних матеріалів, охолоджуючих рідин та інших технічних рідин, які неминуче присутні у виробничому середовищі.
Стандартні гнучкі кабелі класу H05VV-F або навіть промислові ÖLFLEX® CLASSIC не розраховані на мільйони циклів комбінованого кручення та згинання. Справжній кабель для робототехніки потребує спеціальної конструкції жил (надтонка скрутка), оптимізованої скрутки серцевини для поглинання торсійного навантаження і зовнішньої оболонки з підвищеною стійкістю до стирання та оливи.
ÖLFLEX® ROBOT 900 P – для стандартних промислових роботів
ÖLFLEX® ROBOT 900 P – базова серія для більшості промислових маніпуляторів зі стандартними траєкторіями руху.
Конструкція:
- Мідні жили з надтонкою скруткою класу 6 (максимальна гнучкість)
- Спеціальна скрутка серцевини з оптимізованим кроком для поглинання кручення
- Поліуретанова (PUR) зовнішня оболонка
Основні характеристики:
- Стійкість до мастильних матеріалів, оливи та охолоджувальних рідин
- Температурний діапазон: від -30 °C до +80 °C
- Мінімальний радіус згину: 7,5 × зовнішній діаметр (при русі)
- Випробуваний на мільйони циклів комбінованого навантаження
Де застосовується:
Зварювальні роботи, роботи для складання, вантажні маніпулятори. Серія 900 P оптимальна для роботів зі стандартною швидкістю руху та помірним кутом кручення (до ±180° за цикл).
ÖLFLEX® ROBOT 900 DP – комбінований кабель живлення та даних
ÖLFLEX® ROBOT 900 DP (Data + Power) – гібридне рішення, яке об’єднує в одній оболонці силові жили для живлення та екрановані пари для передачі сигналів і даних.
Конструкція:
- Силові жили для живлення приводів та сервомоторів
- Екрановані пари або четвірки для сигналів датчиків, енкодерів та шин даних
- Загальний екран і поліуретанова зовнішня оболонка
Основні характеристики:
- Зменшення кількості кабелів у маніпуляторі вдвічі або більше
- Спрощення прокладки та обслуговування кабельного пучка
- Така сама стійкість до кручення та згинання, як у серії 900 P
- Екранування захищає сигнали від перешкод силових жил
Де застосовується:
Роботи з інтегрованими датчиками та зворотним зв’язком по положенню (серводвигуни з енкодерами), складні маніпулятори з декількома осями, де важлива компактність кабельного пучка. Якщо робот містить і силові, і сигнальні лінії – 900 DP дозволяє замінити два окремих кабелі одним.
ÖLFLEX® ROBOT F1 – для максимальної гнучкості
ÖLFLEX® ROBOT F1 – серія для найбільш вимогливих застосувань: роботів із надвисокою швидкістю руху, малим радіусом згину або великим кутом кручення.
Конструкція:
- Жили з ультратонкою скруткою спеціального патентованого класу
- Оптимізована структура серцевини для рівномірного розподілу торсійного навантаження між усіма жилами
- Внутрішня подушка для захисту жил при екстремальному згинанні
- Поліуретанова оболонка підвищеної товщини
Основні характеристики:
- Мінімальний радіус згину: 5 × зовнішній діаметр (при русі) – на 33% менше, ніж у 900 P
- Стійкість до кручення ±360° та більше за цикл
- Ресурс понад 10 мільйонів циклів у найбільш жорстких умовах
- Температурний діапазон: від -40 °C до +80 °C
Де застосовується:
Роботи-зварювальники з лазерним зварюванням, паралельні кінематики (дельта-роботи), системи з безперервним обертанням у межах осі, а також будь-які застосування, де ресурс кабелю є критичним фактором виробничої надійності.
Порівняльна таблиця серій ÖLFLEX® ROBOT
| Характеристика | ÖLFLEX® ROBOT 900 P | ÖLFLEX® ROBOT 900 DP | ÖLFLEX® ROBOT F1 |
| Склад кабелю | Тільки силові жили | Силові + сигнальні пари | Тільки силові жили |
| Мін. радіус згину | 7,5 × d | 7,5 × d | 5 × d |
| Кут кручення | до ±180° | до ±180° | ±360° і більше |
| Ресурс | Мільйони циклів | Мільйони циклів | 10+ млн циклів |
| Температура | -30…+80 °C | -30…+80 °C | -40…+80 °C |
| Оболонка | PUR | PUR | PUR (підвищена товщина) |
| Вартість | Базова | Середня | Преміальна |

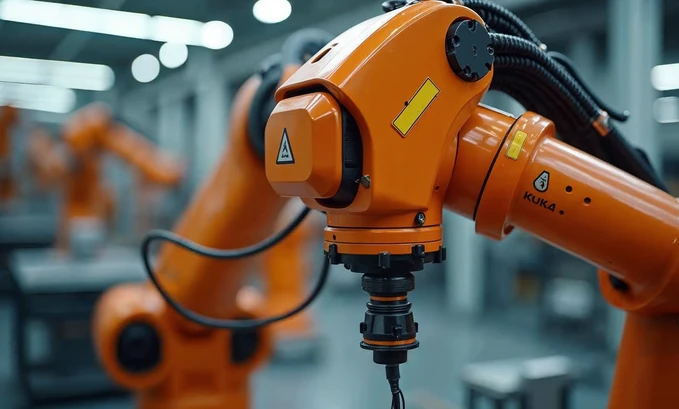

Як вибрати кабель для робототехніки
Крок 1. Визначте тип руху. Якщо робот виконує лише згинання без суттєвого кручення – підійде 900 P або 900 DP. Якщо є значне кручення (більше ±180° за цикл) – потрібна серія F1.
Крок 2. Оцініть склад ліній. Якщо через маніпулятор проходять і силові, і сигнальні кабелі – розгляньте 900 DP. Гібридний кабель спрощує монтаж і зменшує масу кабельного пучка.
Крок 3. Перевірте геометрію прокладки. Малий радіус згину (менше 7,5 × d) або жорстке обмеження діаметра кабельного каналу – умови для серії F1.
Крок 4. Врахуйте інтенсивність роботи. Для безперервного виробництва в 3 зміни з мінімальними простоями на обслуговування обирайте кабель із максимальним ресурсом. Вартість заміни кабелю на зупиненій лінії завжди вища за різницю в ціні між серіями.
Крок 5. Зверніться за консультацією. Якщо параметри робота нестандартні або виробник не вказує точний тип руху – зв’яжіться з нашими спеціалістами. Ми проаналізуємо технічне завдання та підберемо оптимальну серію і переріз.
Кабелі для робототехніки від ЕлектроТехноПром
ЕлектроТехноПром є офіційним дистриб’ютором Lapp Kabel в Україні. Кабель для робототехніки серії ÖLFLEX® ROBOT доступний в широкому асортименті перерізів і конфігурацій жил – від 2-жильних до багатожильних з екранованими парами.
Чому обирають ЕлектроТехноПром:
- Оригінальна продукція Lapp Kabel з гарантією якості
- Технічна консультація з підбору серії та перерізу під конкретну модель робота
- Відрізка від бухти – замовляйте необхідну довжину без переплати
- Доставка по всій Україні
Якщо ваша лінія потребує повного комплекту, зверніть увагу також на екрановані кабелі для передачі сигналів та контрольні кабелі для систем автоматизації.
Перегляньте каталог кабельної продукції або зверніться до менеджерів для підбору під ваш проєкт.
Поширені запитання
Чим кабель для робототехніки відрізняється від звичайного гнучкого кабелю?
Кабель для робототехніки має жили з надтонкою скруткою класу 6 і спеціальну структуру серцевини, оптимізовану для поглинання одночасного кручення та згинання. Звичайний гнучкий кабель витримує лише згинання і швидко руйнується при торсійному навантаженні.
Скільки циклів витримує ÖLFLEX® ROBOT?
Залежно від серії та умов: серія 900 P – кілька мільйонів циклів, серія F1 – понад 10 мільйонів. Конкретні показники наводяться в технічній документації для кожного перерізу.
Чи можна використовувати ÖLFLEX® ROBOT 900 DP замість двох окремих кабелів?
Так, саме для цього він і розроблений. Один гібридний кабель замінює окремий силовий і окремий сигнальний кабель, що спрощує монтаж і зменшує навантаження на кабельний канал маніпулятора.
Яка серія підходить для дельта-робота?
Дельта-роботи (паралельна кінематика) мають дуже малий радіус згину і значне кручення. Для них оптимальна серія F1 з мінімальним радіусом 5 × d і стійкістю до кручення ±360°.
Чи стійкі кабелі ÖLFLEX® ROBOT до охолоджувальних рідин?
Так, поліуретанова оболонка PUR стійка до мастильно-охолоджувальних рідин, масел та емульсій, які застосовуються у більшості металообробних виробництв.
Як замовити кабель для робототехніки в Україні?
Зверніться до наших менеджерів телефоном або через форму на сайті. Вкажіть серію, переріз, кількість жил і необхідну довжину. Ми підтвердимо наявність, розрахуємо вартість і організуємо доставку.
