На промислових підприємствах оператори щоденно працюють з підвісними пультами керування кранами, ручним електроінструментом, переносними датчиками та іншим обладнанням, що потребує гнучкого з’єднання. Звичайний прямий провідник в таких умовах створює проблеми – звисає петлями, чіпляється за елементи конструкцій, потрапляє під ноги або під рухомі частини механізмів. Кабель спіральний вирішує ці проблеми завдяки пружній формі: він розтягується на потрібну довжину під час роботи та автоматично повертається у компактний стан після відпускання. У цій статті розглянемо конструкцію, види та критерії вибору спіральних кабелів для промислових застосувань.
Що таке спіральний кабель і як він працює

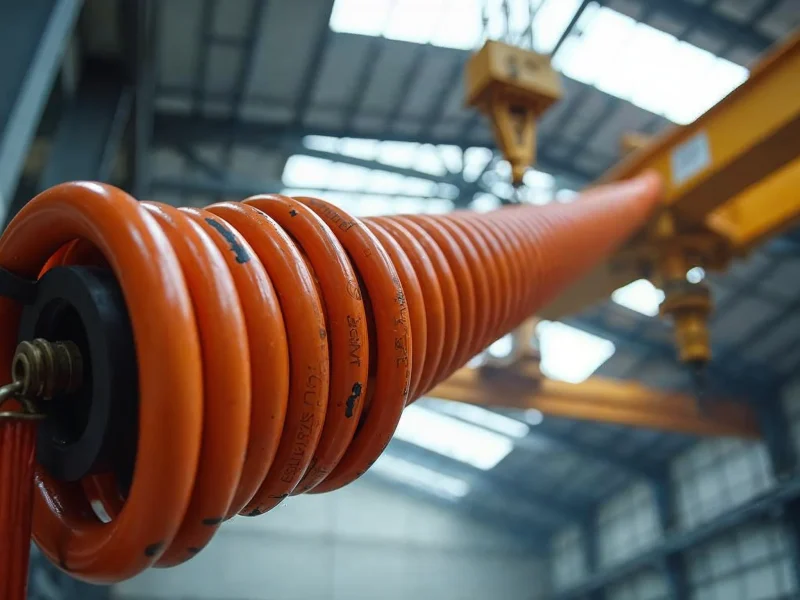

Спіральний кабель – це провідник, навитий у формі пружини (спіралі). Завдяки такій формі він має дві ключові характеристики: довжину у стиснутому стані та робочу довжину у розтягнутому. Типовий коефіцієнт розтягнення складає від 1:3 до 1:6 – тобто кабель спіральний довжиною 0,5 м у стиснутому стані розтягується до 1,5-3 м.
Принцип роботи базується на пружній деформації матеріалу. Після навивки та термічної фіксації ізоляція та оболонка “запам’ятовують” спіральну форму. При розтягуванні матеріал працює як пружина і після зняття навантаження повертає виріб у початковий стан. Якісні спіральні кабелі зберігають цю властивість протягом сотень тисяч циклів розтягування-стиснення.
Де застосовується спіральний кабель
Сфера використання охоплює будь-яке обладнання, де оператор або механізм потребує з’єднання зі змінною відстанню:
- Пульти керування кранами – оператор мостового або козлового крана переміщується вздовж цеху, тримаючи підвісний пульт. Кабель спіральний розтягується при русі та втягується при зупинці, не звисаючи до підлоги.
- Ручний електроінструмент – дрилі, шліфувальні машини, гайковерти на виробничих лініях. Спіральне з’єднання дає свободу руху без зайвої довжини провідника.
- Автомобільна промисловість – з’єднання тягача з причепом (кабелі ABS, EBS, освітлення). Спіральна форма компенсує зміну відстані при маневруванні.
- Медичне обладнання – підключення переносних датчиків, ультразвукових зондів та інших діагностичних приладів.
- Підйомне обладнання – кабелі для ліфтових систем, вантажних платформ та підйомників, де потрібне з’єднання зі змінною висотою.
- Портативні вимірювальні прилади – підключення виносних щупів, зондів та датчиків до стаціонарного блоку.
У кожному з цих випадків спіральний кабель підвищує безпеку робочого місця: відсутність провисаючих петель виключає ризик зачеплення, спотикання або потрапляння провідника в рухомі механізми. За даними промислової статистики, до 15% травм на виробництві пов’язані з кабелями та проводами, що вільно лежать на підлозі або звисають з обладнання. Кабель спіральний практично повністю усуває цей фактор ризику.
Конструкція спірального кабелю
Жили
Основу складають гнучкі багатодротові мідні жили класу 5 або 6 за IEC 60228. Висока гнучкість жил обов’язкова – жорсткі жили класів 1-2 не витримають постійного розтягування та стиснення спіралі. Кількість жил варіюється від 2 до 18 залежно від призначення. Для силових з’єднань типово 3-5 жил, для сигнальних та управляючих – від 7 до 18.
Ізоляція жил
Ізоляція кожної жили виконується з ПВХ, PUR або силікону. Від вибору матеріалу залежить еластичність та довговічність спіралі:
- ПВХ – базовий варіант для помірних умов. Робочий діапазон від -5°C до +70°C. Підходить для офісного обладнання та приміщень з контрольованим кліматом.
- PUR (поліуретан) – оптимальний для промисловості. Стійкий до масел, мастил, охолоджуючих рідин та абразії. Діапазон від -30°C до +80°C. Зберігає еластичність спіралі значно довше за ПВХ.
- Силікон – для високотемпературних застосувань. Діапазон від -60°C до +180°C. Використовується біля печей, в гарячих цехах та при спеціальних умовах.
Зовнішня оболонка
Оболонка визначає механічну та хімічну стійкість виробу. Для промислових спіральних кабелів найпоширеніші:
| Матеріал | Температура | Стійкість до масел | Стійкість до УФ | Ресурс спіралі |
|---|---|---|---|---|
| ПВХ | -5..+70°C | Обмежена | Обмежена | Середній |
| PUR | -30..+80°C | Висока | Висока | Високий |
| Гума | -40..+60°C | Низька | Низька | Середній |
| Силікон | -60..+180°C | Середня | Висока | Високий |
PUR-оболонка є стандартом для промислових застосувань. Вона зберігає пружність спіралі при низьких температурах, не тріскається від масел та має високу стійкість до абразивного зносу. Важливий нюанс: матеріал оболонки безпосередньо впливає на пружну пам’ять спіралі. ПВХ-оболонка з часом “запам’ятовує” розтягнутий стан і перестає повністю повертатися. PUR зберігає пружність значно довше, що робить його кращим вибором для обладнання з частими циклами розтягування.
Спіральні кабелі європейських виробників
Для відповідальних промислових застосувань рекомендуємо продукцію провідних європейських виробників, представлених в Україні.
OLFLEX SPIRAL від Lapp Kabel
Lapp Kabel випускає серію OLFLEX SPIRAL з кількома лінійками під різні задачі. OLFLEX SPIRAL 400 P – з PUR-оболонкою для промислового обладнання, інструменту та пультів керування. OLFLEX SPIRAL 540 P – версія з підвищеною стійкістю до масел та хімічних речовин для металообробних верстатів. Серія має маркування жил за DIN, робочий діапазон до +80°C та відповідність стандартам VDE/CE. Доступні виконання від 2 до 12 жил з перерізом від 0,75 до 2,5 мм².
Helukabel PUR Spiral
Helukabel пропонує спіральні кабелі серії PUR SPIRAL для промислових та автомобільних застосувань. PUR-оболонка забезпечує стійкість до масел, палива та гідравлічних рідин. Серія розрахована на мільйони циклів розтягування-стиснення. Доступні екрановані версії для чутливих сигнальних ліній у системах автоматизації.
TKD Kabel
TKD Kabel також має у своєму портфоліо спіральні провідники для промислового обладнання. Серії з PUR та PVC оболонками забезпечують гнучкість вибору між якістю та бюджетом. TKD відомий високою якістю жильної скрутки, що безпосередньо впливає на ресурс спіралі та рівномірність розтягування.
Порівняння серій
| Параметр | OLFLEX SPIRAL (Lapp) | PUR Spiral (Helukabel) | TKD Spiral |
|---|---|---|---|
| Оболонка | PUR/PVC | PUR | PUR/PVC |
| Температура | -30..+80°C | -30..+80°C | -25..+70°C |
| Жили | 2-12 | 2-18 | 2-12 |
| Переріз | 0,75-2,5 мм² | 0,5-2,5 мм² | 0,75-2,5 мм² |
| Стійкість до масел | Так (PUR) | Так | Так (PUR) |
| Сертифікація | VDE, CE, UL | VDE, CE | VDE, CE |
Вибір між виробниками залежить від конкретного застосування, необхідної кількості жил та умов експлуатації. Всі три бренди забезпечують промисловий рівень якості та довговічності.
Як обрати кабель спіральний для вашого обладнання
Правильний вибір спірального кабелю залежить від кількох ключових параметрів:
Робоча довжина – визначте максимальну відстань, на яку оператор або механізм віддаляється від точки підключення. Кабель спіральний повинен розтягуватися на цю відстань без надмірного натягу. Рекомендований запас – 15-20%.
Кількість жил та переріз – для силових з’єднань (інструмент, привод) зазвичай потрібні 3-5 жил перерізом 1,0-2,5 мм². Для сигнальних з’єднань (пульти, датчики) – 7-18 жил перерізом 0,5-1,0 мм². Деякі пульти кранів потребують до 18 жил для передачі всіх команд управління.
Матеріал оболонки – PUR для промислових умов з контактом масел та хімічних речовин. ПВХ – для сухих приміщень з помірним бюджетом. Силікон – для температур понад +80°C.
Наявність екрану – якщо спіральний кабель прокладається поряд з силовими лініями або в зоні електромагнітних завад, обирайте екрановану версію. Це критично для сигналів управління та передачі даних.
Робоче середовище – для зовнішнього використання потрібна стійкість до ультрафіолету та вологи. Для монтажу в приміщеннях вимоги менш жорсткі.
Стандарти та сертифікація – для відповідальних застосувань (кранове обладнання, медтехніка) перевірте наявність сертифікатів VDE, CE або UL.
Обслуговування та термін служби
Спіральний кабель потребує мінімального обслуговування, проте дотримання простих правил значно подовжує термін служби:
- Не розтягуйте виріб понад номінальну робочу довжину – це призводить до залишкової деформації та втрати пружних властивостей.
- Уникайте різких ривків – плавне розтягування зберігає структуру спіралі.
- Регулярно перевіряйте стан оболонки на наявність тріщин, потертостей або пошкоджень ізоляції.
- При забрудненні промислових кабелів протирайте оболонку вологою тканиною – PUR-оболонка легко очищується від масел та мастил.
Якісний кабель спіральний з PUR-оболонкою від європейського виробника витримує від 500 тисяч до 2 мільйонів циклів розтягування-стиснення. При середній частоті використання 100-200 циклів на день це забезпечує 7-10 років безперервної роботи.
Компанія ЕлектроТехноПром є прямим постачальником спіральних кабелів від Lapp Kabel, Helukabel та TKD Kabel. Ми допоможемо підібрати оптимальну серію під ваші вимоги та забезпечимо доставку 2-3 робочі дні по всій Україні.
Поширені запитання
Чим спіральний кабель кращий за звичайний прямий?
Головна перевага – автоматичне втягування зайвої довжини. Це усуває ризик зачеплення, спотикання та потрапляння провідника в рухомі механізми. Кабель спіральний завжди має рівно стільки довжини, скільки потрібно в конкретний момент, без провисаючих петель.
Який коефіцієнт розтягнення у спіральних кабелів?
Типовий коефіцієнт складає від 1:3 до 1:6 залежно від конструкції та матеріалу. Наприклад, виріб довжиною 0,5 м у стиснутому стані розтягується до 1,5-3 м. Точне значення вказане в технічній документації конкретної серії.
Чи можна використовувати спіральний кабель на вулиці?
Так, за умови правильного вибору матеріалу оболонки. PUR-оболонка стійка до ультрафіолету, вологи та перепадів температур від -30°C. Для екстремально низьких температур підійде силіконова або гумова оболонка з діапазоном до -40…-60°C.
Скільки жил може мати спіральний кабель?
Від 2 до 18 жил залежно від серії. Для силового підключення інструменту достатньо 3-5 жил. Для пультів керування кранами часто потрібні 7-18 жил для передачі всіх сигналів управління.
