Коли потрібно передати високий крутний момент при компактних габаритах вузла, інженери дедалі частіше обирають планетарний редуктор замість традиційних черв’ячних чи циліндричних передач. Ця конструкція дозволяє в одному невеликому корпусі отримати передавальні числа та навантажувальну здатність, для яких звичайний редуктор потребував би значно більших розмірів. У цій статті розглянемо принцип роботи планетарного редуктора, його переваги та критерії підбору під конкретне обладнання.
Що таке планетарний редуктор

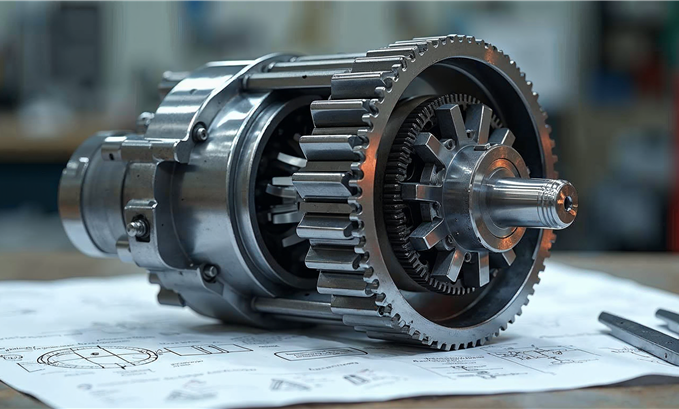

Планетарний редуктор – це механічна передача, побудована на принципі планетарного (епіциклічного) зубчастого зачеплення. Конструкція складається з трьох основних елементів: центральної шестерні (сонячної), кількох шестерень-сателітів, що обертаються навколо неї, та зовнішнього кільця з внутрішнім зубчастим вінцем. Сателіти закріплені у водилі, яке обертається разом з ними навколо спільної осі.
Редуктор планетарний передає обертання так: вхідний вал з’єднується з сонячною шестернею, сателіти одночасно обертаються навколо своєї осі та обкочуються по нерухомому зовнішньому кільцю, а водило із сателітами передає обертання на вихідний вал. Завдяки такій схемі вхідний і вихідний вали розташовані на одній осі (співвісно), що суттєво спрощує компонування приводу порівняно з черв’ячними чи коноідними передачами, де осі валів зазвичай перпендикулярні.
Принцип роботи планетарного редуктора
Ключова особливість планетарної передачі – навантаження розподіляється одночасно між кількома сателітами (зазвичай від 3 до 5), а не передається через одну пару зубців, як у звичайній циліндричній передачі. Це дозволяє кожному окремому зубцю сприймати значно менше навантаження при тому самому загальному крутному моменті на виході, тому передача виходить компактнішою при однаковій несучій здатності.
Передавальне число одноступеневого планетарного редуктора зазвичай становить від 3:1 до 10:1. Для більших передавальних чисел кілька планетарних ступенів з’єднують послідовно – вихідний вал першого ступеня стає вхідним для другого, що дозволяє отримати редуктори з передавальним числом у сотні одиниць у все ще компактному корпусі.
Переваги планетарного редуктора порівняно з іншими типами передач
- Компактність при високому моменті – розподіл навантаження між кількома сателітами дозволяє передавати великий крутний момент у значно меншому корпусі, ніж циліндричні чи черв’ячні редуктори порівнянної потужності.
- Співвісність вхідного та вихідного валів – спрощує монтаж редуктора безпосередньо на вал двигуна або сервопривода без додаткових перехідних елементів.
- Високий ККД – одноступеневий планетарний редуктор зазвичай має ККД 97-98%, що суттєво вище за черв’ячні передачі, де втрати на тертя можуть сягати 30-50%.
- Низький люфт – прецизійні планетарні редуктори виготовляють з мінімальним кутовим люфтом, що критично важливо для точного позиціонування в парі з сервоприводом.
- Довговічність – розподілене навантаження зменшує знос окремих зубців, подовжуючи термін служби редуктора порівняно з передачами, де все навантаження проходить через одну пару зубців.
- Плавність та низький рівень шуму – симетрична конструкція з кількома точками зачеплення одночасно зменшує вібрації під час роботи.
Де застосовується планетарний редуктор у промисловості
Завдяки поєднанню компактності, високого моменту та точності, редуктор планетарний став стандартним рішенням там, де потрібна прецизійна передача руху:
- У парі з сервоприводами – робототехніка, маніпулятори, осі верстатів з ЧПУ, де важливі низький люфт та висока динаміка.
- Пакувальне та етикетувальне обладнання – точна синхронізація механізмів подачі матеріалу.
- Конвеєрні та транспортні системи – компактний привід з високим моментом для важких вантажів.
- Підйомно-транспортне обладнання – лебідки, підйомники, поворотні механізми кранів.
- Екструдери та змішувальне обладнання – передача високого моменту при обмеженому просторі для встановлення приводу.
Планетарні редуктори Bosch Rexroth
Як прямий постачальник Bosch Rexroth в Україні, ЕлектроТехноПром пропонує промислові планетарні редуктори цього виробника – одного зі світових лідерів у сфері приводної техніки та автоматизації. Bosch Rexroth виробляє прецизійні планетарні редуктори з низьким люфтом, розраховані на роботу в парі з сервоприводами та електродвигунами в задачах, що вимагають високої точності позиціонування.
Перевага підбору редуктора від Bosch Rexroth – можливість отримати узгоджений комплект “сервопривід + редуктор” від одного виробника з гарантованою сумісністю фланців, валів та моментних характеристик, що спрощує проєктування та монтаж приводу.
Як обрати планетарний редуктор для вашого обладнання
- Передавальне число – визначте необхідне співвідношення оборотів двигуна та вихідного вала для досягнення потрібної швидкості робочого органу.
- Вихідний крутний момент – розрахуйте номінальний та піковий момент навантаження з урахуванням коефіцієнта запасу (сервісного фактора).
- Клас точності (люфт) – для прецизійних застосувань з сервоприводом (позиціонування, ЧПУ) обирайте редуктори з мінімальним кутовим люфтом; для простіших завдань підійде стандартний клас точності.
- Тип кріплення та вихідного вала – фланцеве кріплення, шпонковий чи шліцьовий вихідний вал повинні відповідати конструкції вашого обладнання.
- Радіальні та осьові навантаження – перевірте, чи витримує вихідний вал редуктора додаткові навантаження від паса, шестерні чи консольного кріплення робочого органу.
- Сумісність з приводом – діаметр вхідного вала та тип з’єднання повинні узгоджуватися з валом сервопривода або електродвигуна.
Переваги правильно підібраного планетарного редуктора
Коректний підбір редуктора за моментом, передавальним числом та класом точності дає виробництву:
- Точне позиціонування – мінімальний люфт зберігає точність руху, закладену в сервопривід.
- Тривалий термін служби – правильний запас за моментом запобігає передчасному зносу зубчастих пар.
- Компактність вузла – менші габарити приводу дозволяють економити простір на виробничій лінії чи в конструкції верстата.
- Стабільну роботу без перегріву – відповідний типорозмір редуктора працює в межах номінального теплового режиму.
ЕлектроТехноПром допомагає підприємствам підібрати планетарні редуктори Bosch Rexroth під конкретні задачі – від окремого приводу до комплексної системи руху разом із сервоприводом. Зв’яжіться з нашими інженерами, і ми запропонуємо оптимальне рішення з урахуванням вашого обладнання та бюджету.
Поширені запитання
Що таке планетарний редуктор простими словами?
Це механічна передача, що складається з центральної шестерні, кількох шестерень-сателітів та зовнішнього зубчастого кільця. Сателіти розподіляють навантаження між собою, завдяки чому редуктор передає високий крутний момент у компактному корпусі із співвісними вхідним і вихідним валами.
Чим планетарний редуктор кращий за черв’ячний?
Планетарний редуктор має значно вищий ККД (97-98% проти 30-50% у черв’ячних передач), менші габарити при однаковому моменті та співвісні вали, що спрощує монтаж. Черв’ячний редуктор натомість дешевший і забезпечує самогальмування, тому вибір залежить від конкретної задачі.
Які переваги планетарного редуктора для сервоприводів?
Низький кутовий люфт зберігає точність позиціонування, закладену сервоприводом, а компактна співвісна конструкція дозволяє встановити редуктор безпосередньо на вал двигуна без додаткових перехідних елементів. Це стандартна комбінація для робототехніки та осей верстатів з ЧПУ.
Як обрати передавальне число редуктора планетарного типу?
Передавальне число визначається співвідношенням потрібної швидкості обертання вихідного вала до швидкості двигуна. Якщо одноступеневого редуктора (до 10:1) недостатньо, використовують багатоступеневі планетарні редуктори з передавальним числом у сотні одиниць.
Де купити редуктор планетарний для промислового обладнання?
Компанія ЕлектроТехноПром – прямий постачальник планетарних редукторів Bosch Rexroth в Україні. Зв’яжіться з нами за номером +38 (063) 757-21-20 або напишіть на contact@elektrotehnoprom.com.ua – наші інженери допоможуть підібрати редуктор під ваше обладнання, доставка 2-3 робочі дні по всій Україні.
