Екранований кабель -це провідник із додатковим металевим шаром, який захищає сигнал від електромагнітних завад. Без екранування зовнішні перешкоди спотворюють дані, знижують точність вимірювань і порушують роботу автоматизованих систем. Саме тому в промисловості, телекомунікаціях та системах безпеки екрановані кабелі є стандартом, а не опцією.
У цій статті розглянемо основні типи екранування, їхні переваги та підкажемо, як обрати оптимальний варіант для вашого проєкту.
Що таке екранований кабель і навіщо він потрібен
Екранований кабель відрізняється від звичайного наявністю захисного металевого шару між жилами та зовнішньою оболонкою. Цей шар -екран -виконує три основні функції:
- Захист від зовнішніх завад. Електромагнітні поля від силових ліній, електродвигунів та іншого обладнання не проникають до жил кабелю і не спотворюють корисний сигнал.
- Зменшення власного випромінювання. Екран не дозволяє кабелю створювати перешкоди для сусідніх провідників і чутливої електроніки.
- Вирівнювання електричного поля. Рівномірний розподіл поля всередині кабелю підвищує стабільність передачі та безпеку експлуатації.
Без екранування промислова мережа передачі даних може втрачати пакети інформації, датчики -видавати хибні показники, а системи автоматизації -працювати з перебоями. Особливо критичним це стає у виробничих цехах, де поруч працюють потужні електродвигуни та частотні перетворювачі.

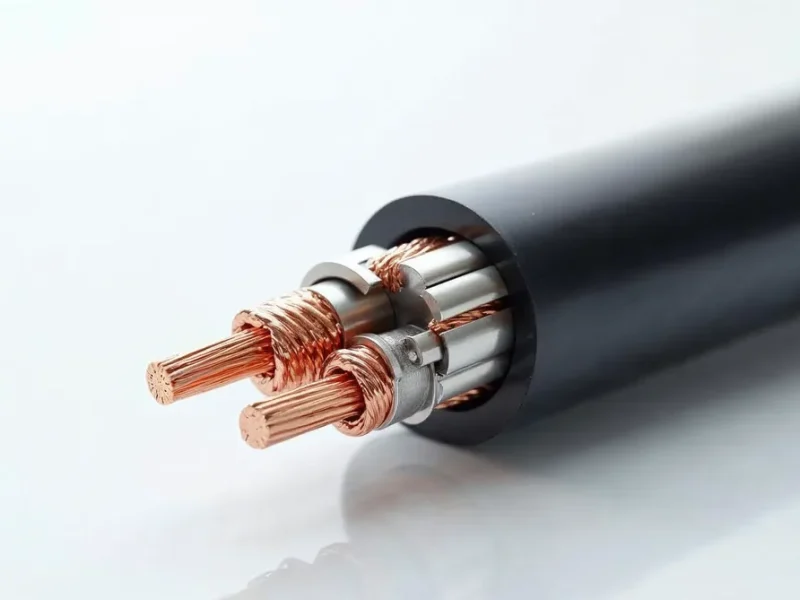

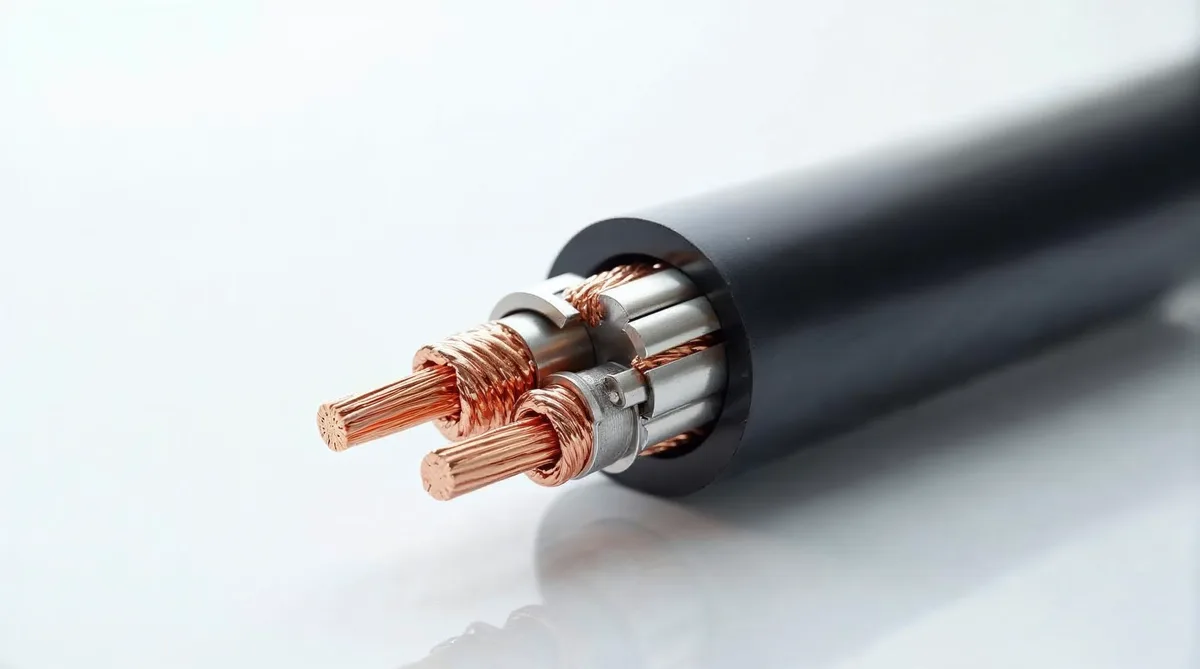

Конструкція такого кабелю включає кілька шарів: мідні або алюмінієві жили, ізоляцію кожної жили, захисний екран та зовнішню оболонку. Екран може бути виготовлений із мідної або алюмінієвої фольги, плетеного мідного дроту або комбінації цих матеріалів. Кабель екранований такого типу придатний для прокладки як у приміщеннях, так і в промислових умовах із підвищеним рівнем перешкод.
Види екранування кабелю
Вибір типу екранування залежить від умов експлуатації та характеру завад. Існує три основні варіанти, кожен із яких має свої переваги.
Фольгове екранування (F/)
Тонка алюмінієва або мідна фольга обгортає жили кабелю суцільним шаром. Це найлегший і найекономічніший тип екранування.
Основні характеристики:
- Покриття -100% поверхні жил
- Ефективний захист від високочастотних завад
- Легка вага, мінімальний вплив на гнучкість
- Заземлення через дренажний провідник
Фольговий екран добре працює там, де основну загрозу становлять радіочастотні перешкоди, але не потрібна особлива механічна міцність.

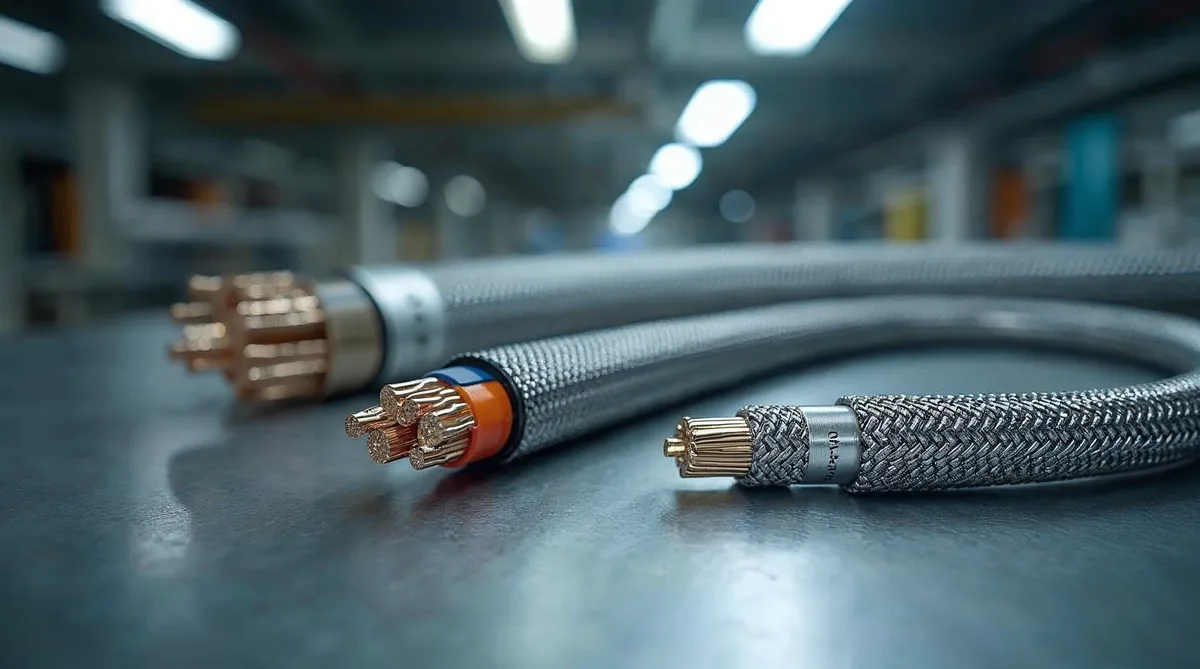

Обплетення (S/)
Екран із переплетених мідних або лужених мідних дротів. Забезпечує механічну міцність та ефективний захист від низькочастотних завад.
Основні характеристики:
- Покриття -від 60% до 95% залежно від густоти плетіння
- Висока гнучкість та механічна стійкість
- Низький опір заземлення
- Довговічність при багаторазовому згинанні
Обплетення обирають для кабелів, які піддаються постійному руху: в кабельних ланцюгах, на роботизованих лініях, у рухомому промисловому обладнанні. Кабель гнучкий екранований з мідним обплетенням -оптимальний вибір для динамічних застосувань, де провідник повинен витримувати мільйони циклів згинання без втрати цілісності екрану.
Комбіноване екранування (SF/)
Поєднання фольги та обплетення створює максимальний рівень захисту. Фольга забезпечує суцільне покриття, а обплетення додає механічну міцність і ефективність на низьких частотах.
Основні характеристики:
- Покриття -100% із додатковим обплетенням
- Захист у повному частотному діапазоні
- Найвищий рівень ослаблення завад
- Підходить для найвимогливіших умов
Комбінований екран застосовують у критичних системах: медичне обладнання, прецизійні вимірювання, військова та аерокосмічна техніка. Це найдорожчий варіант, але у ситуаціях, де від якості сигналу залежить безпека людей або точність технологічного процесу, економити на екрануванні недоцільно.
Порівняльна таблиця типів екранування
| Характеристика | Фольга (F/) | Обплетення (S/) | Комбінований (SF/) |
|---|---|---|---|
| Матеріал | Алюмінієва/мідна фольга | Мідний або лужений дріт | Фольга + обплетення |
| Покриття поверхні | 100% | 60-95% | 100% |
| Захист від ВЧ завад | Високий | Середній | Дуже високий |
| Захист від НЧ завад | Низький | Високий | Дуже високий |
| Гнучкість | Середня | Висока | Середня |
| Механічна стійкість | Низька | Висока | Висока |
| Вартість | Бюджетний | Середній | Преміальний |
Де застосовується екранований кабель
Екрановані кабелі працюють скрізь, де потрібна надійна передача сигналу без спотворень.
Промислова автоматизація. На заводах та виробничих лініях кабелі з екраном з’єднують контролери, датчики та виконавчі механізми. У сучасних системах автоматизації кількість сигнальних ліній постійно зростає, і без належного екранування неможливо забезпечити стабільну роботу. Наприклад, кабель LiYCY для передачі даних використовується саме для таких задач.
Системи передачі даних. Протоколи Profibus, Modbus та інші промислові шини потребують екранованих кабелів для стабільної роботи. Детальніше про це -у статті про кабель Profibus.
Системи безпеки та сигналізації. Пожежна та охоронна сигналізація, системи контролю доступу -усюди, де хибний сигнал може коштувати занадто дорого. Для таких систем кабель екранований із фольговим захистом забезпечує стабільну передачу тривожних сигналів навіть у складних електромагнітних умовах.
Аудіо- та відеосистеми. Студії звукозапису, конференц-зали, системи відеоспостереження потребують екранування для чистоти сигналу. Навіть незначні перешкоди створюють помітні шуми в аудіотракті та артефакти у відеопотоці.
Енергетика та високотемпературні середовища. У складних умовах використовують спеціальні екрановані кабелі, як-от силіконовий екранований кабель SIHF, що витримує температури до +180 °C.
Як обрати екранований кабель: покрокова інструкція
Правильний вибір кабелю починається з аналізу умов, у яких він працюватиме.
Крок 1. Визначте тип завад. Якщо основна загроза -високочастотні перешкоди від радіоелектронного обладнання, достатньо фольгового екрану. Якщо поруч працюють силові кабелі та електродвигуни, потрібне обплетення або комбінований екран.
Крок 2. Оцініть умови прокладки. Для стаціонарної прокладки підійде будь-який тип. Для рухомих з’єднань та кабельних ланцюгів обирайте кабелі з обплетенням -вони витримують багаторазове згинання.
Крок 3. Врахуйте середовище експлуатації. Температура, вологість, хімічно агресивні речовини -усе це впливає на вибір матеріалу оболонки та екрану. Для агресивних середовищ підходять силіконові або LSZH-кабелі. У рухомих конструкціях і кабельних ланцюгах варто обрати кабель гнучкий екранований із підвищеною стійкістю до багаторазового згинання.
Крок 4. Перевірте відповідність стандартам. Маркування екранованих кабелів відповідає міжнародним стандартам:
- U/UTP -без екрану
- F/UTP -загальний фольговий екран
- U/FTP -фольговий екран на кожній парі
- S/UTP -загальний екран обплетенням
- SF/UTP -фольга + обплетення загальні
- S/FTP -обплетення загальне + фольга на парах
Крок 5. Зверніться до спеціалістів. Якщо ви не впевнені у виборі, зв’яжіться з нашими спеціалістами -безкоштовна консультація допоможе підібрати оптимальне рішення.
Екрановані кабелі від ЕТП-ЕлектроТехноПром
Компанія ЕТП-ЕлектроТехноПром понад 20 років постачає електротехнічне обладнання для промислових підприємств України. Ми є офіційними дистриб’юторами провідних європейських виробників кабельної продукції.
Наші бренди:
- Helukabel -німецький виробник промислових кабелів із широким асортиментом екранованих рішень для автоматизації, передачі даних та спеціальних застосувань.
- Lapp Kabel -світовий лідер у виробництві з’єднувальної техніки. Серія ÖLFLEX® та UNITRONIC® включає десятки моделей екранованих кабелів.
- TKD Kabel -спеціалізується на кабелях для кабельних ланцюгів та рухомих застосувань.
Чому обирають ЕТП:
- Оригінальна продукція від виробника з гарантією якості
- Технічна консультація та допомога з підбором
- Доставка по всій Україні
- Цілодобова підтримка клієнтів
Щоб придбати кабель екранований від провідних європейських виробників, достатньо звернутися до наших менеджерів. Ми допоможемо підібрати оптимальну модель, розрахуємо необхідну довжину та організуємо доставку в будь-яку точку України. Перегляньте асортимент у нашому магазині -підберемо рішення під ваші задачі.
Поширені запитання
Чим екранований кабель відрізняється від неекранованого?
Екранований кабель має додатковий металевий шар (фольгу, обплетення або їх комбінацію), який захищає жили від зовнішніх електромагнітних перешкод. Неекранований кабель такого захисту не має і більш вразливий до завад.
Який тип екранування краще -фольга чи обплетення?
Залежить від задачі. Фольга забезпечує 100% покриття і добре захищає від високочастотних завад. Обплетення ефективніше проти низькочастотних перешкод і забезпечує вищу механічну стійкість. Для максимального захисту використовують комбінований екран.
Де обов’язково потрібен екранований кабель?
Екранування обов’язкове для промислових шин даних (Profibus, Modbus), систем точних вимірювань, сигнальних ліній поруч із силовими кабелями, медичного обладнання та систем безпеки.
Як правильно заземлювати екранований кабель?
Стандартна практика -заземлення екрану з одного боку кабелю для уникнення контурів заземлення. У деяких випадках (довгі траси, високочастотні завади) екран заземлюють з обох боків. Конкретний спосіб залежить від типу системи та рекомендацій виробника.
Чи можна прокладати екранований кабель поруч із силовим?
Так, але з дотриманням мінімальних відстаней згідно з нормами. Екранування зменшує вплив силового кабелю, однак повністю його не усуває. Рекомендовано використовувати окремі кабельні лотки або витримувати відстань щонайменше 200 мм.
Що означає маркування F/UTP, S/FTP, SF/UTP?
Перша літера позначає загальний екран кабелю (U -без екрану, F -фольга, S -обплетення, SF -фольга + обплетення). Друга частина позначає екран окремих пар (UTP -без екрану пар, FTP -фольга на парах, STP -обплетення на парах).
Скільки коштує екранований кабель в Україні?
Ціна залежить від типу екранування, кількості жил, перерізу та виробника. Промислові екрановані кабелі від європейських виробників (Helukabel, Lapp Kabel) коштують від кількох десятків до кількох сотень гривень за метр. Для точного розрахунку зверніться до менеджерів ЕТП.
Як замовити екранований кабель від ЕТП?
Зателефонуйте нам або залиште заявку на сайті через каталог продукції. Наші спеціалісти допоможуть підібрати кабель під ваші потреби, розрахують вартість та організують доставку по всій Україні. Консультація безкоштовна -ми працюємо з промисловими підприємствами, будівельними організаціями та проектними бюро вже понад 20 років.
